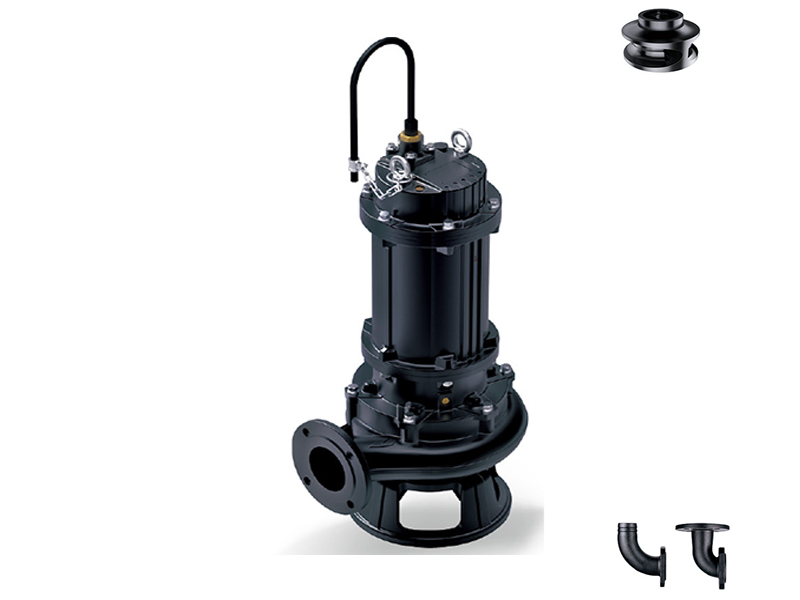

Pompe de relevage eaux usées SW
Applications
- Used in pressure sewage systems
- Relevage d'eaux usées dans les residences privies, les appartements, les modèles, etc.
- Transfert d'eaux usées des centres commerciaux, des industries, des hôpitaux, etc.
- Drainage d'eaux usées pour écoles et parcs.
- Pompage de différentes eaux usées.
Pompe
- Installations avec flexibles, tuyaux et systems d'accouplement rapide.
- Couvercle soudé à l'arbre
Conditions d'utilisation
- Densité de l'eau: 1x 103 kg/m3
- Température du liquide: 0 - 40 °C
- pH du liquide: 4 - 10
- Profondeur d'immersion max.: 5 m
Moteur
- Moteur avec bobine en cuivre
- Classe d'insulation: F
- Classe de Protection: IPX8
- Tension: 380V/50Hz
- Garnitures méchaniques: à double effets

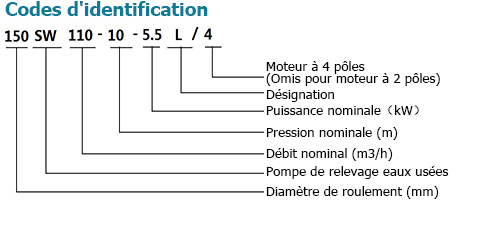

1. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 150SW150-10-7.5L/4 | 7.5 | 10 | 1450 | 300 | 16 | 150(6") | 150-150 | 75 | 160 | 1154x549x532 |
| 150SW110-10-5.5/4 | 5.5 | 7.5 | 1450 | 260 | 12 | 150(6") | 150-150 | 75 | 155 | 1154x549x532 |

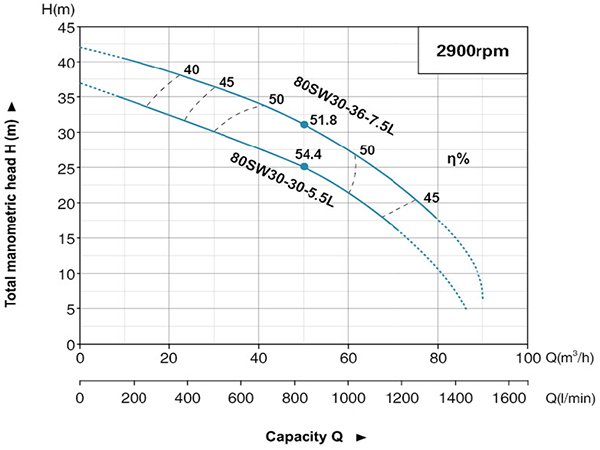

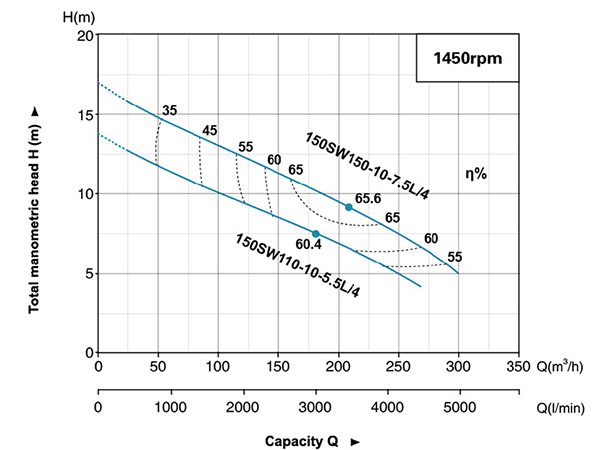

Performances Hydrauliques
2. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 150SW100-10-7.5L | 7.5 | 10 | 2900 | 150 | 20 | 150(6") | 150-150 | 35 | 120 | 1059x414x469 |

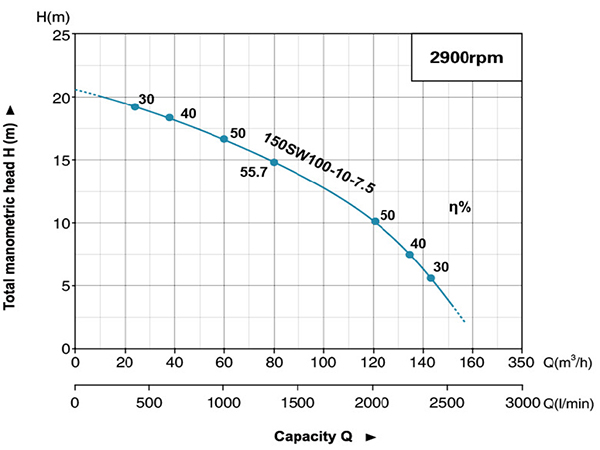

Performances Hydrauliques
3. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 100SW65-22-7.5L | 7.5 | 10 | 2900 | 108 | 31 | 100(4") | 100-100 | 35 | 118 | 1059x414x469 |
| 100SW45-22-5.5L | 5.5 | 7.5 | 2900 | 100 | 28 | 100(4") | 100-100 | 30 | 93 | 954x404x437 |

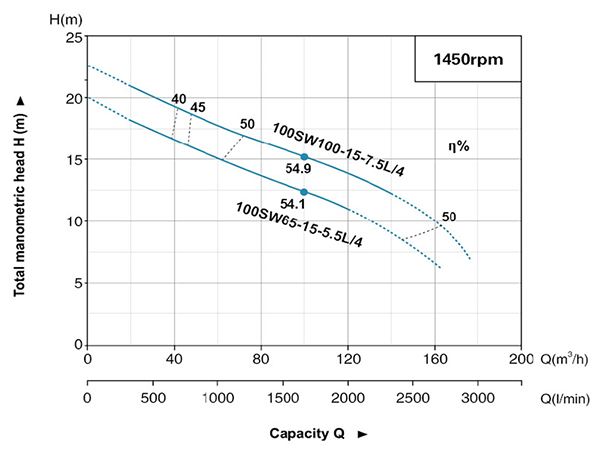

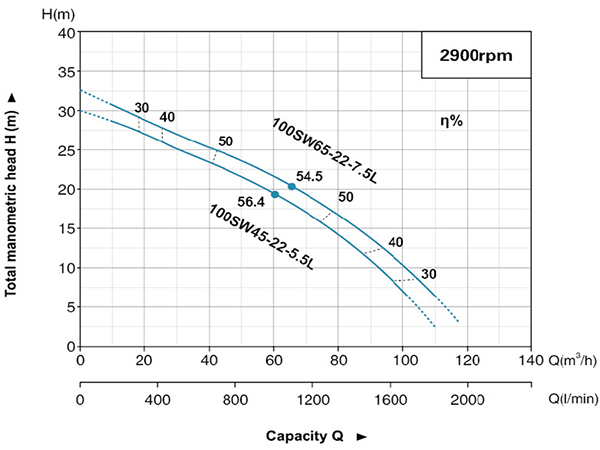

Performances Hydrauliques
4. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 100SW100-15-7.5L/4 | 7.5 | 10 | 1450 | 140 | 21 | 100(4") | 100-100 | 55 | 150 | 1154x549x532 |
| 100SW65-15-5.5L/4 | 5.5 | 7.5 | 1450 | 120 | 18 | 100(4") | 100-100 | 55 | 145 | 1154x549x532 |
Performances Hydrauliques
5. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 80SW45-22-7.5L/4 | 7.5 | 10 | 1450 | 80 | 26 | 80(3") | 80-80 | 30 | 150 | 1127x550x450 |

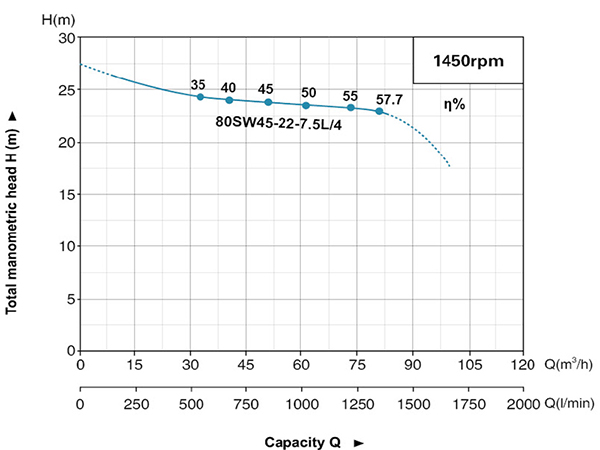

Performances Hydrauliques
6. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 80SW30-36-7.5L | 7.5 | 10 | 2900 | 75 | 41 | 80(3") | 80-80 | 30 | 118 | 1059x414x469 |
| 80SW30-30-5.5L | 5.5 | 7.5 | 2900 | 70 | 35 | 80(3") | 80-80 | 30 | 93 | 954x404x437 |
Performances Hydrauliques
7. Données techniques
| Modèle | Puissance moteur | Vitesse | DébitMax. | Pression Max. | Décharge | Barre de guidage | Diamètre de solide Max. | Poids | Dimension de l'emballage |
| kW | HP | r.p.m | m³/h | m | mm (inch) | mm | kg | mm |
| 50SW20-45-7.5L | 7.5 | 10 | 2900 | 45 | 50 | 50(2") | 50-50 | 20 | 120 | 1032x430x360 |

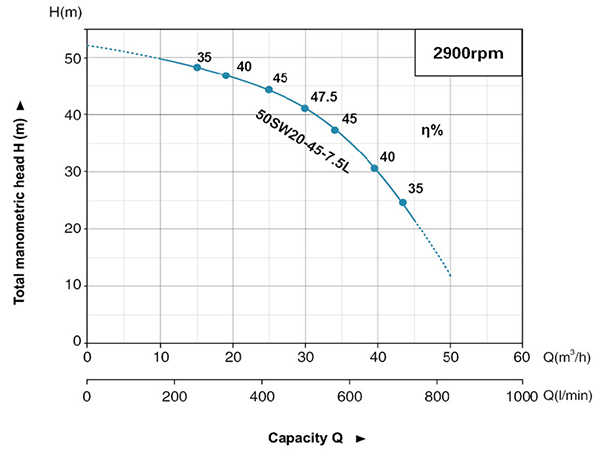

Performances Hydrauliques

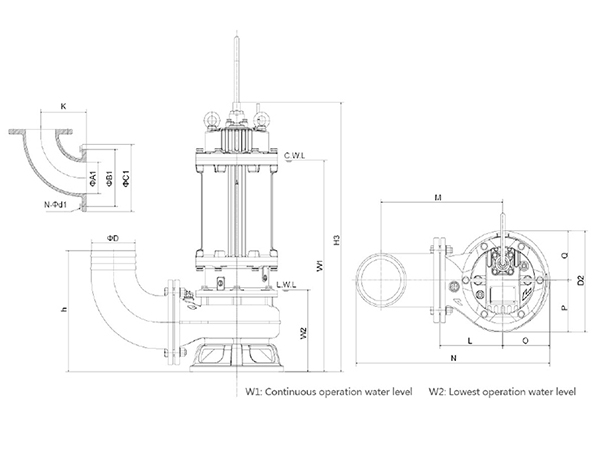

Dimension
| Modèle |
∅ D |
∅ A1 |
∅ B1 |
∅ C1 |
N-∅d1 |
h |
W1 |
W2 |
H3 |
K |
N |
O |
P |
Q |
L |
M |
D2 |
| 150SW150-10-7.5L/4 |
150 |
150 |
225 |
265 |
8- ∅18 |
465 |
756 |
330 |
910 |
230 |
770 |
195 |
217 |
170 |
300 |
500 |
387 |
| 150SW110-10-5.5/4 |
150 |
150 |
225 |
265 |
8- ∅18 |
465 |
756 |
330 |
910 |
230 |
770 |
195 |
217 |
170 |
300 |
500 |
388 |
| 150SW100-10-7.5L |
150 |
150 |
225 |
265 |
8- ∅18 |
379 |
660 |
241 |
811 |
230 |
640 |
145 |
162 |
155 |
210 |
410 |
317 |
| 100SW65-22-7.5L |
100 |
100 |
170 |
210 |
4- ∅18 |
315 |
639 |
220 |
790 |
150 |
530 |
155 |
155 |
155 |
200 |
340 |
310 |
| 100SW45-22-5.5L |
100 |
100 |
170 |
210 |
4- ∅18 |
315 |
609 |
220 |
744 |
150 |
530 |
155 |
155 |
155 |
200 |
340 |
310 |
| 100SW100-15-7.5L/4 |
100 |
100 |
170 |
210 |
4- ∅18 |
390 |
722 |
295 |
873 |
150 |
655 |
187 |
200 |
175 |
280 |
420 |
373 |
| 100SW65-15-5.5L/4 |
100 |
100 |
170 |
210 |
4- ∅18 |
390 |
722 |
295 |
873 |
150 |
655 |
187 |
200 |
175 |
280 |
420 |
373 |
| 80SW30-36-7.5L |
80 |
80 |
150 |
190 |
4- ∅18 |
332 |
640 |
215 |
785 |
140 |
520 |
143 |
155 |
155 |
200 |
335 |
310 |
| 80SW30-30-5.5L |
80 |
80 |
150 |
190 |
4- ∅18 |
332 |
607 |
215 |
735 |
140 |
515 |
136 |
155 |
155 |
200 |
335 |
310 |
| 80SW45-22-7.5L/4 |
80 |
80 |
150 |
190 |
4- ∅18 |
390 |
679 |
285 |
880 |
155 |
615 |
173 |
179 |
260 |
395 |
349 |
390 |
| 50SW20-45-7.5L |
50 |
50 |
110 |
140 |
4- ∅14 |
284 |
626 |
221 |
777 |
105 |
484 |
133 |
137.5 |
200 |
320 |
272 |
284 |

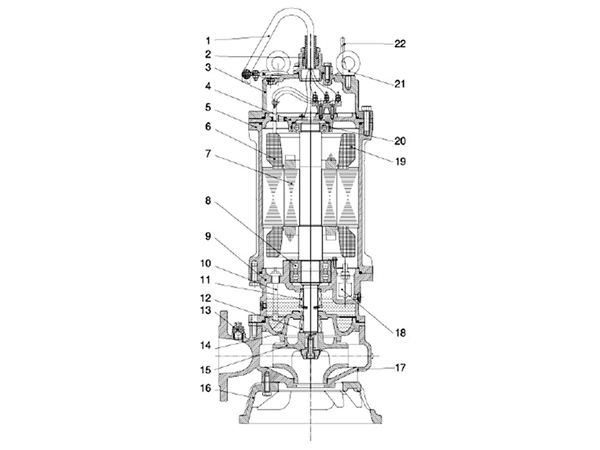

Tableau des matériaux
| No | Pièces | Matériaux |
| 1 | Câble | |
| 2 | Porteur de Câble | HT200 |
| 3 | Couvercle supérieur | HT200 |
| 4 | Portée de roulement | HT200 |
| 5 | Support | HT200 |
| 6 | Stator | |
| 7 | Rotor | |
| 8 | Roulement | |
| 9 | Chambre à huile | HT200 |
| 10 | *Detecteur | |
| 11 | Garnitures méchaniques | Silicium/Carbone |
| 12 | Garnitures méchaniques | Silicium/Carbone |
| 13 | Limiteur de préssion | |
| 14 | Boîtier de pompe | HT200 |
| 15 | Turbine | HT200 |
| 16 | Base | HT200 |
| 17 | Corps pompe | HT200 |
| 18 | *Poire de niveau | |
| 19 | *Capteur thermique | |
| 20 | Roulement | |
| 21 | Joint | 06Cr19Ni10 |
| 22 | *Antenne de signale | |
