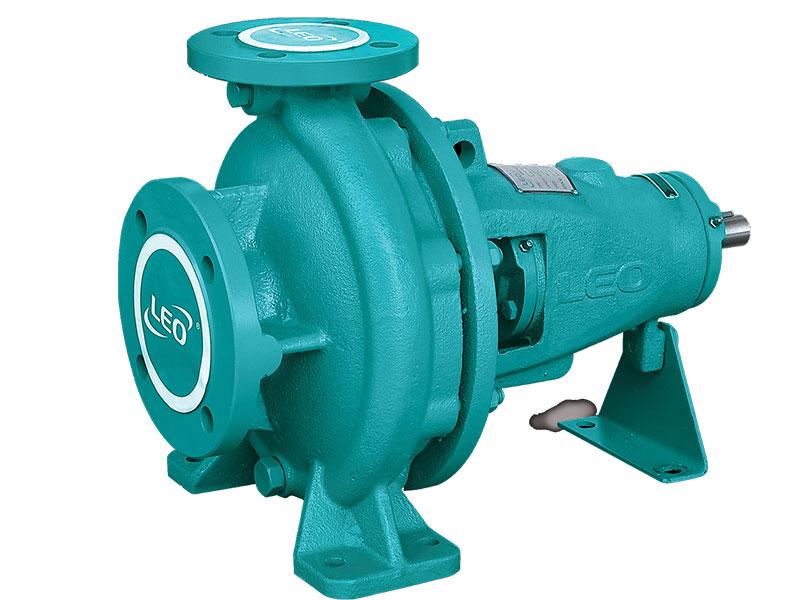

Pompe centrifuge à aspiration en bout LEP LEN

Pompe centrifuge à aspiration en bout LEP LEN

Applications de la pompe centrifuge à aspiration en bout LEP LEN
- Systèmes d’approvisionnement en eau
- Surpression
- Systèmes de chauffage dans les bâtiments commerciaux et domestique
- Stations de refroidissement pour le traitement industriel et unités de climatisation
- Transport général pour le domaine industriel
- Système de lutte contre les incendies

Conditions d’exploitation de la pompe centrifuge à aspiration en bout LEP LEN
La conception de la pompe est en conformité avec les standards BS EN 733/DIN 24255
Liquide de convoyage: Liquide à faible viscosité, non-inflammable et non-explosif ne contenant pas de particules solides ni de fibres.
Vitesses: 1450/2900 rpm à 50 Hz, 1750/3500 rpm à 60 Hz
Débit: 0.5 - 440 l/s
Hauteur de chute: 2 - 152 m
Température max du liquide: 105°C
Valeur du pH du liquide: 4 - 10
Pression opérationnelle max: 10 bar, 16 bar sur demande

Table des matières de la pompe centrifuge à aspiration en bout LEP LEN
Tableau des matériaux
NO. Parties Matériaux
1 Boîtier de pompe Fonte Ductile, Fonte 304/316
2 Ecrou de l'impulseur
3 Bague d'usure
4 Impulseur Laiton/Bronze Fonte 304/316
5 Couvercle de pompe
6 Entretoise d'arbre
7 Garniture mécanique
8 Couvercle d'étanchéité
9 Gicleur en caoutchouc
10 Cadre de palier
11 Arbre 304/316/1045
12 Palier
13 Couvercle de palier
14 Pied de support
15 Manchon d'emballage Bronze
16 Cage d'étanchéité
17 Emballage de presse-étoupe
18 Couvercle de presse-étoupe
19 Joint d'étanchéité
20 Ecrou
21 Ecrou
22 Ecrou
23 Clé
24 Clé
25 Boulon
26 Tétine
27 Joint d'étanchéité à l'huile
28 Ecrou
29 Rondelle
30 Rondelle
31 Echelle
32 Couvercle à huile
33 Joint de couvercle de palier

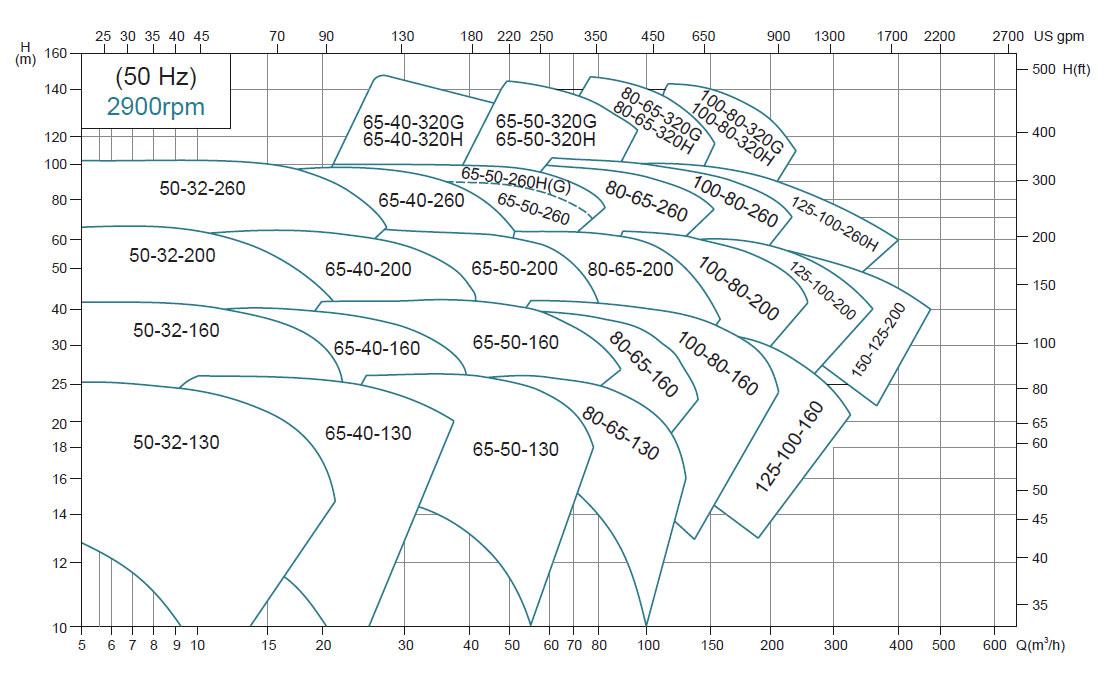

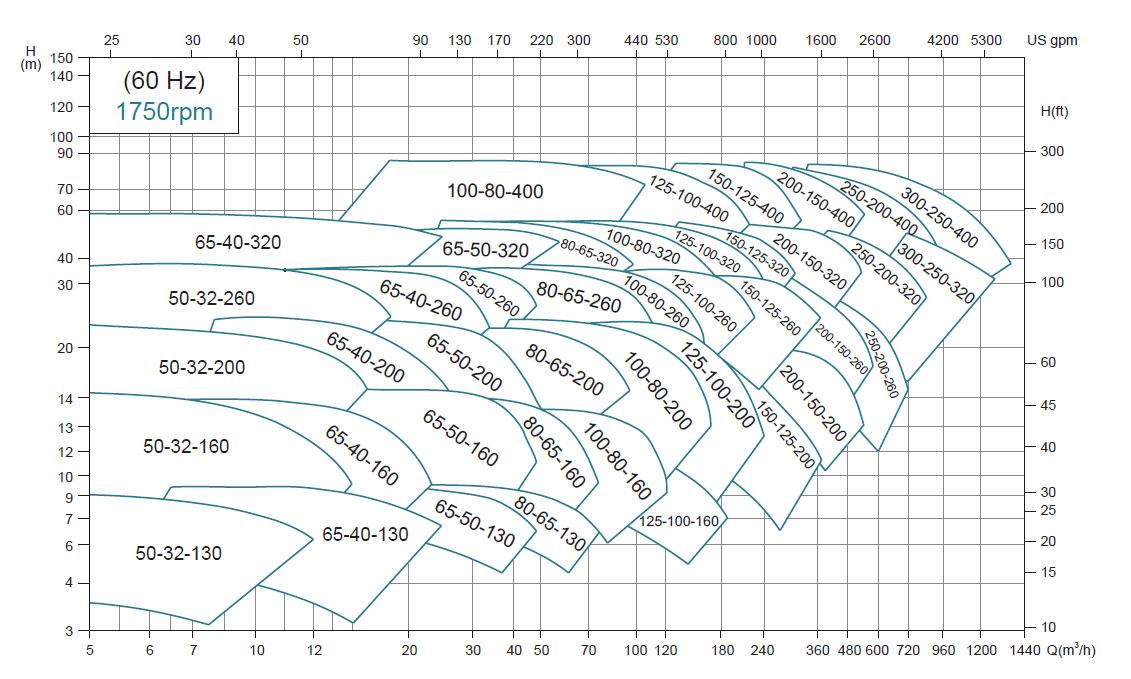

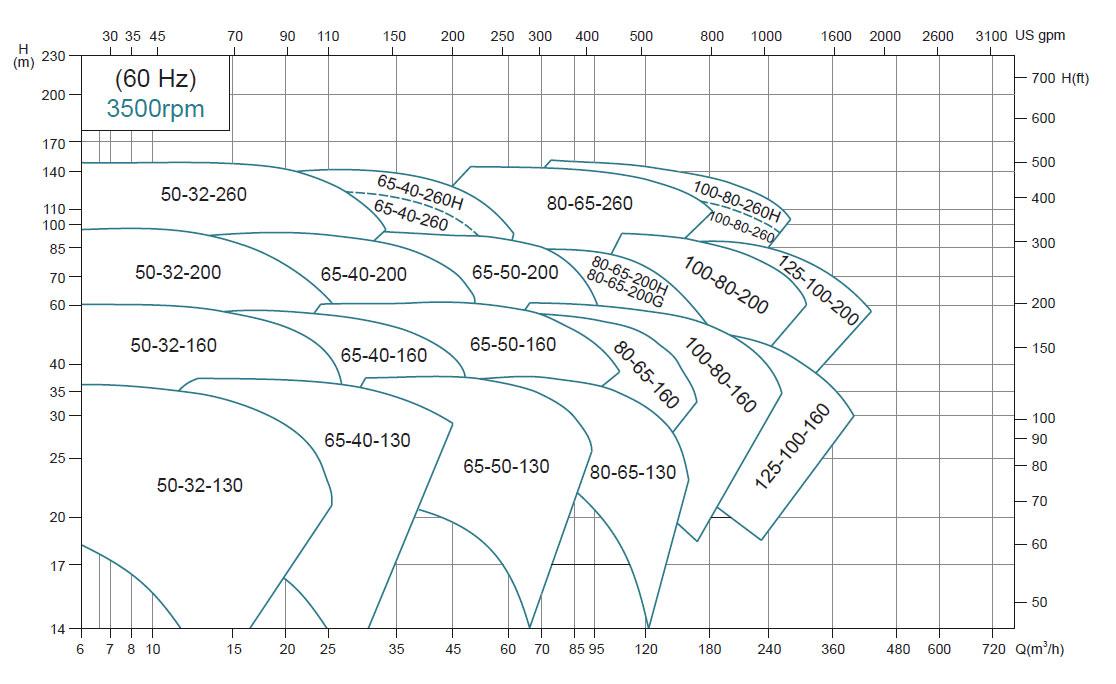

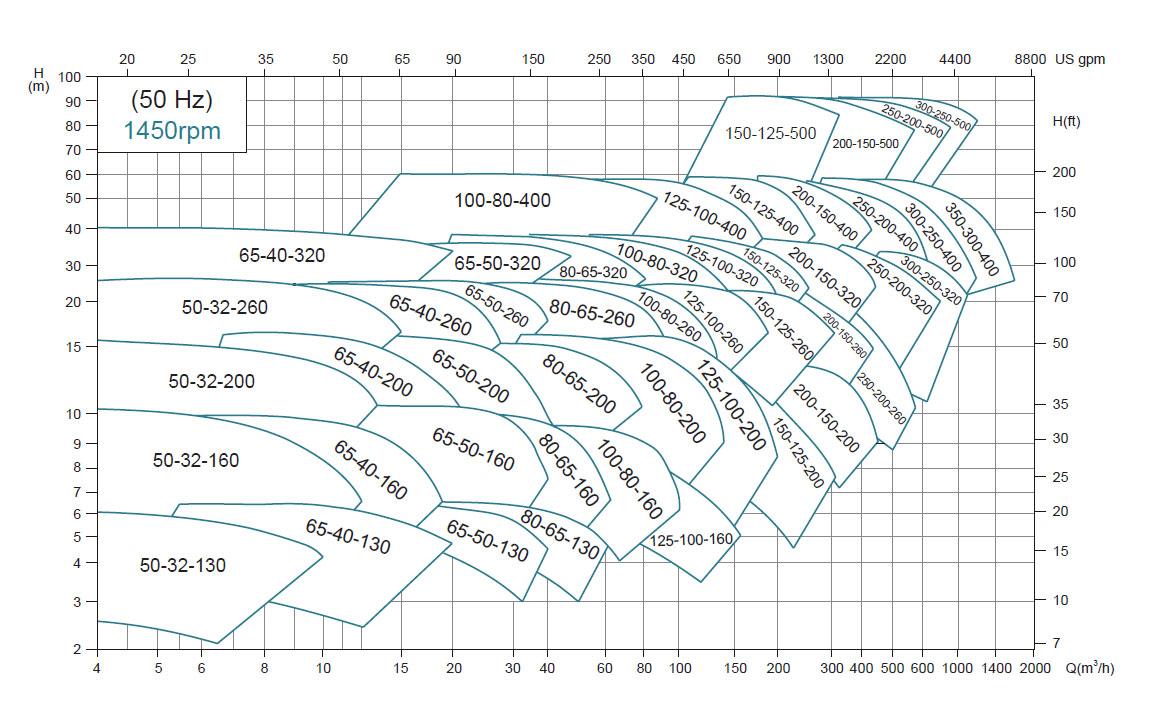

Courbes des caractéristiques
Courbes des caractéristiques
Courbes des caractéristiques
Courbes des caractéristiques
Courbes des caractéristiques

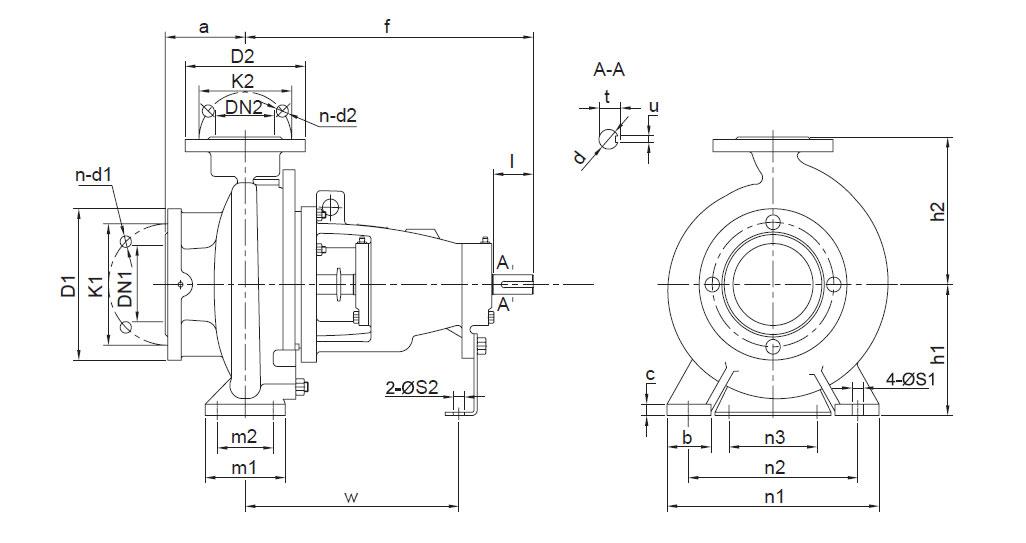

Dimensions d’installation de la pompe centrifuge à aspiration en bout LEP LEN
Dimensions d’installation de la pompe centrifuge à aspiration en bout LEP LEN
Modèle Palier ID (mm) DN2 DN1 a f h1 h2 b c n3 m1 m2 n1 n2 S1 S2 w d l t u Poids (kg)
LEP50-32-130 25 32 50 80 360 112 140 50 14 100 100 70 190 140 14 14 267 24 50 27 8 29
LEP50-32-160 132 160 240 190 35
LEP50-32-200 160 180 110 47
LEP50-32-260 100 180 225 65 125 95 320 250 58
LEP65-40-130 25 40 65 80 360 112 140 50 14 100 100 70 210 160 14 14 31
LEP65-40-160 132 160 240 190 34
LEP65-40-200 100 160 180 110 265 212 45
LEP65-40-260(H) 180 225 65 125 95 320 250 61
LEP65-40-320 35 125 470 200 250 345 260 342 32 80 35 10 94
LEP65-40-320(H) 200 250 107
LEP65-40-320G 45 526 200 250 367 42 110 45 12 105
LEP65-50-130 25 50 100 360 132 160 50 100 100 70 240 190 267 24 50 27 8 35
LEP65-50-160 160 180 110 265 212 39
LEP65-50-200 160 200 49
LEP65-50-260(H) 180 225 65 125 95 320 250 68
LEP65-50-260G 35 470 180 225 344 32 80 35 10 65
LEP65-50-320(H) 125 225 280 18 345 280 342 113
LEP65-50-320G 45 50 65 125 526 225 280 65 18 125 95 367 42 110 45 12 105
LEP80-65-130 25 65 80 100 360 160 180 14 125 95 280 212 267 24 50 27 8 41
LEP80-65-160 160 200 47
LEP80-65-200(H) 180 225 320 250 55
LEP80-65-200G 35 465 180 225 339 32 80 35 10 60
LEP80-65-260 470 200 250 80 15 160 120 360 280 18 342 87
LEP80-65-320(H) 125 225 280 18 400 315 110
LEP80-65-320G 45 526 225 280 18 367 42 110 45 12 120
LEP100-80-160 25 80 100 530 180 225 65 14 125 95 320 250 14 267 24 50 27 8 53
LEP100-80-200 35 470 180 250 15 345 280 342 32 80 35 10 76
LEP100-80-260(H) 200 280 80 160 120 400 315 18 95
LEP100-80-320(H) 250 315 16 116
LEP100-80-320G 45 526 250 315 16 367 42 110 45 12 130
LEP100-80-400 530 280 355 83 18 440 340 370 160
LEP125-100-160 35 100 125 470 200 250 80 15 360 280 342 32 80 35 10 87
LEP125-100-200 35 200 280 80 16 84
LEP125-100-260(H) 140 225 280 400 315 102
LEP125-100-320 250 315 118
LEP125-100-400 45 530 280 355 100 20 200 150 500 400 23 370 42 110 45 12 176
LEP150-125-200 35 125 150 470 250 315 80 16 160 120 400 315 18 342 32 80 35 10 112
LEP150-125-260 250 355 117
LEP150-125-320 45 530 280 355 100 18 200 150 500 400 23 370 42 110 45 12 155
LEP150-125-400 160 315 400 178
LEP150-125-500 55 670 355 450 25 550 450 500 48 110 51 14 300
LEP200-150-200 35 150 200 555 280 400 18 400 315 342 32 80 35 10 132
LEP200-150-260 45 530 250 355 450 350 370 42 110 45 12 163
LEP200-150-320 280 400 550 450 170
LEP200-150-400 315 450 207
LEP200-150-500 55 180 670 375 500 22 500 46 51 14 330
LEP250-200-260 45 200 250 555 315 450 20 28 392 42 45 12 219
LEP250-200-320 55 670 315 480 120 220 170 600 480 505 48 51 14 286
LEP250-200-400 335 480 250 328
LEP250-200-500 65 200 250 200 720 425 560 100 22 140 200 150 660 560 23 19 515 60 140 64 18 450
LEP300-250-320 55 250 300 220 691 355 520 150 26 110 250 200 660 510 28 14 525 48 110 51 14 366
LEP300-250-400 682 400 560 516 396
LEP300-250-500 65 250 300 200 720 450 670 120 32 140 240 190 750 650 23 19 515 60 140 64 18 550
LEP350-300-400 65 300 350 300 720 425 670 120 30 250 190 760 660 30 19 515 60 140 64 18 550
(ISO7005.2 DIN2501 PN16 GB/T17241.6 PN1.6)
DN1/DN2 32 40 50 65 80 100 125 150 200 250 300 350 400
D1/D2 140 150 165 185 200 220 250 285 340 405 460 520 580
K1/K2 100 110 125 145 160 180 210 240 295 355 410 470 525
n-d1/n-d2 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ18 8-φ22 12-φ22 12-φ26 12-φ26 16-φ26 16-φ30

LEO est une société leader dans la fabrication de la centrifuge à aspiration en bout LEP LEN de haute qualité et de grande performance. Nous avons commercialisé des millions de pompes dans plus de 140 pays dans le monde. Notre pompe à eau centrifuge respecte les différentes exigences des systèmes de pompage commercial.
