  4. Pompe multicellulaire horizontale en acier inoxydable EDH-F

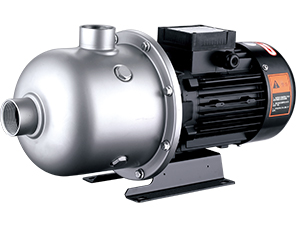

Pompe multicellulaire horizontale en acier inoxydable EDH-F

Application
Pompe multicellulaire horizontale en acier inoxydable EDH-F est applicable à l’approvisionnement en eau domestique, le support d’équipement, la pressurisation du pipeline, l’irrigation de jardin, l’irrigation de serres des légumes, la pisciculture et l’élevage de volaille, l’industrie et l’extraction du charbon, l’approvisionnement en eau et le drainage dans les grands bâtiments, le climatiseur central et le système de circulation de chauffage central, etc.

Pompe
- Arbre AISI 304
-Température du liquide max: +60℃
-Altitude: jusqu’à 1000m
-Aspiration max: 8m
-Pression d'entrée max: limitée par la pression opérationnelle maximale
-Pression opérationnelle maximale : 10 bar
-Valeur du PH du liquide: 6.5-8.5

Moteur
- moteur IE2
-Moteur avec enroulement en cuivre
-Protecteur thermique intégré avec moteur monophasé
-Classe d’insolation: F
-Indice de protection: IPX4
-Température ambiante max: +40℃

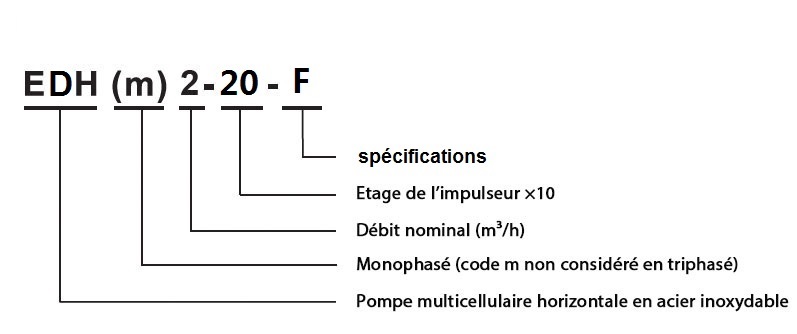

Codes d’ identification
Données techniques
Modèle Puissance Q(m³/h) 0.5 1 1.5 2 2.5 3 3.5 4
kW HP Q(l/min) 8.3 16.7 25 33.3 41.7 50 58.3 66.7
EDH(m)2-20-F 0.37 0.5 H
(m) 		16.7 16.2 15 14 12 10.6 8.8 6.5
EDH(m)2-30-F 0.37 0.5 25.7 24.3 23.8 21.3 19 16.1 12.5 7.2
EDH(m)2-40-F 0.55 0.75 34.9 34.1 33.2 30.7 23 22.9 18.4 12.6
EDH(m)2-50-F 0.55 0.75 43.5 42.1 39.5 35.9 29 25.7 19.6 13.5
EDH(m)2-60-F 0.75 1.0 50.8 49.2 45.6 41.5 35 30.4 23.4 14.3

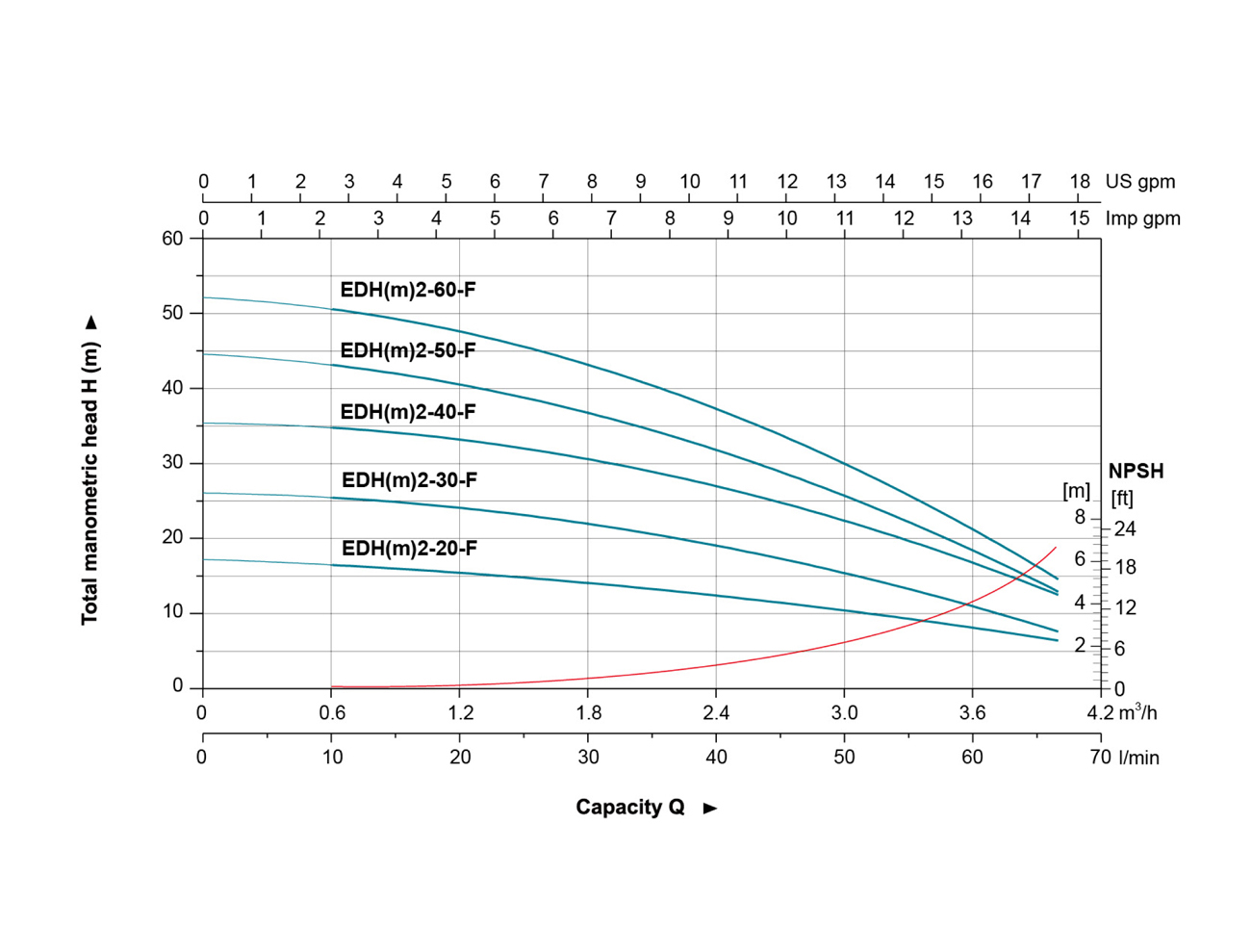

Courbes de performance hydraulique

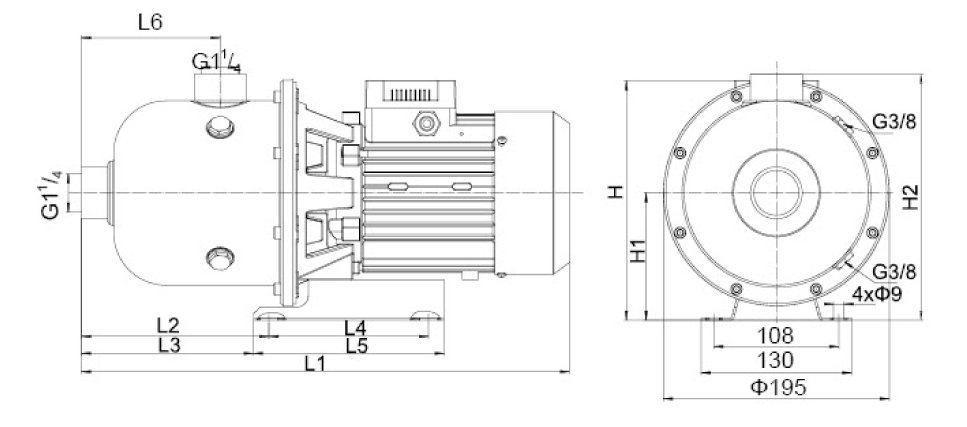

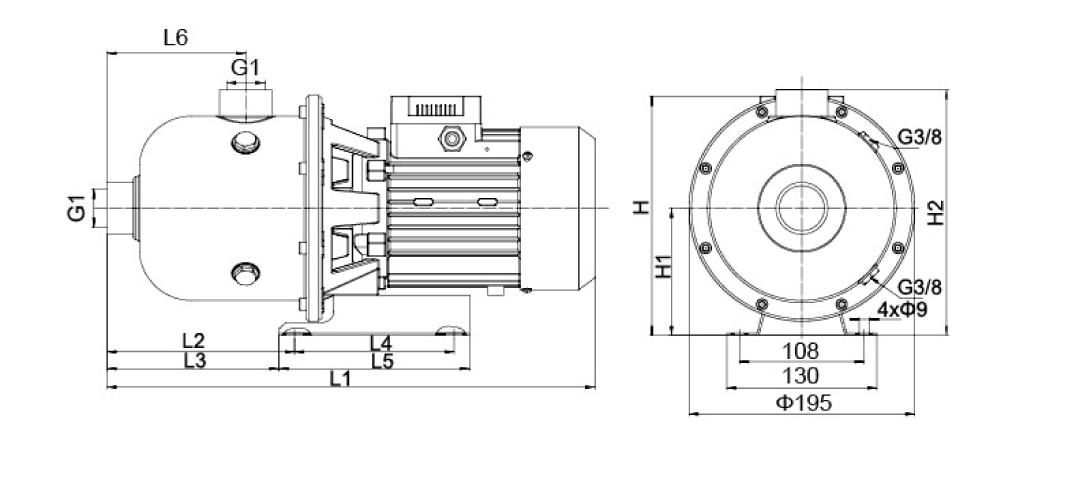

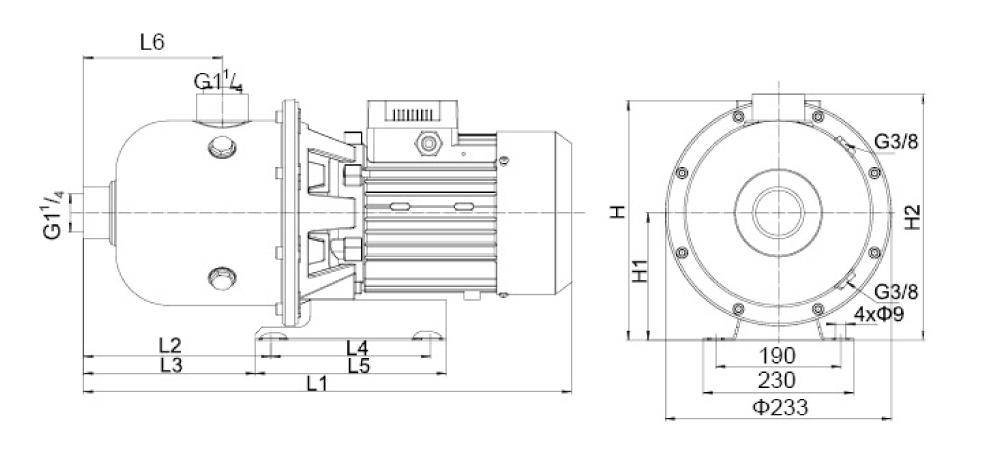

Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
EDH(m)2-20-F 426 162 148.5 138 165 120 197.5 187 110 213 10.7 460x225x275 1044
EDH(m)2-30-F 426 162 148.5 138 165 120 197.5 187 110 213 11.1 460x225x275 1044
EDH(m)2-40-F 426 162 148.5 138 165 120 197.5 187 110 213 12.4 460x225x275 1044
EDH(m)2-50-F 426 162 148.5 138 165 120 197.5 187 110 213 12.8 460x225x275 1044
EDH(m)2-60-F 426 162 148.5 138 165 120 197.5 187 110 213 13.8 460x225x275 1044
Données techniques
Modèle Puissance Q(m³/h) 1 2 3 4 4.5 5 6 7
kW HP Q(l/min) 17 33 50 67 75 83 100 117
EDH(m)4-20-F 0.55 0.75 H(m) 17.8 17.2 16.1 14.3 12 11.3 6.3 2.3
EDH(m)4-30-F 0.55 0.75 H(m) 26.7 26.4 24.6 22.1 18 16.8 13.5 7.3
EDH(m)4-40-F 0.75 1 H(m) 39 37 34 31.5 29 27 20 11
EDH(m)4-50-F 1.1 1.5 H(m) 49 47 44 41 27 35 27 17
EDH(m)4-60-F 1.1 1.5 H(m) 59 55 52 47 43 39 29 20

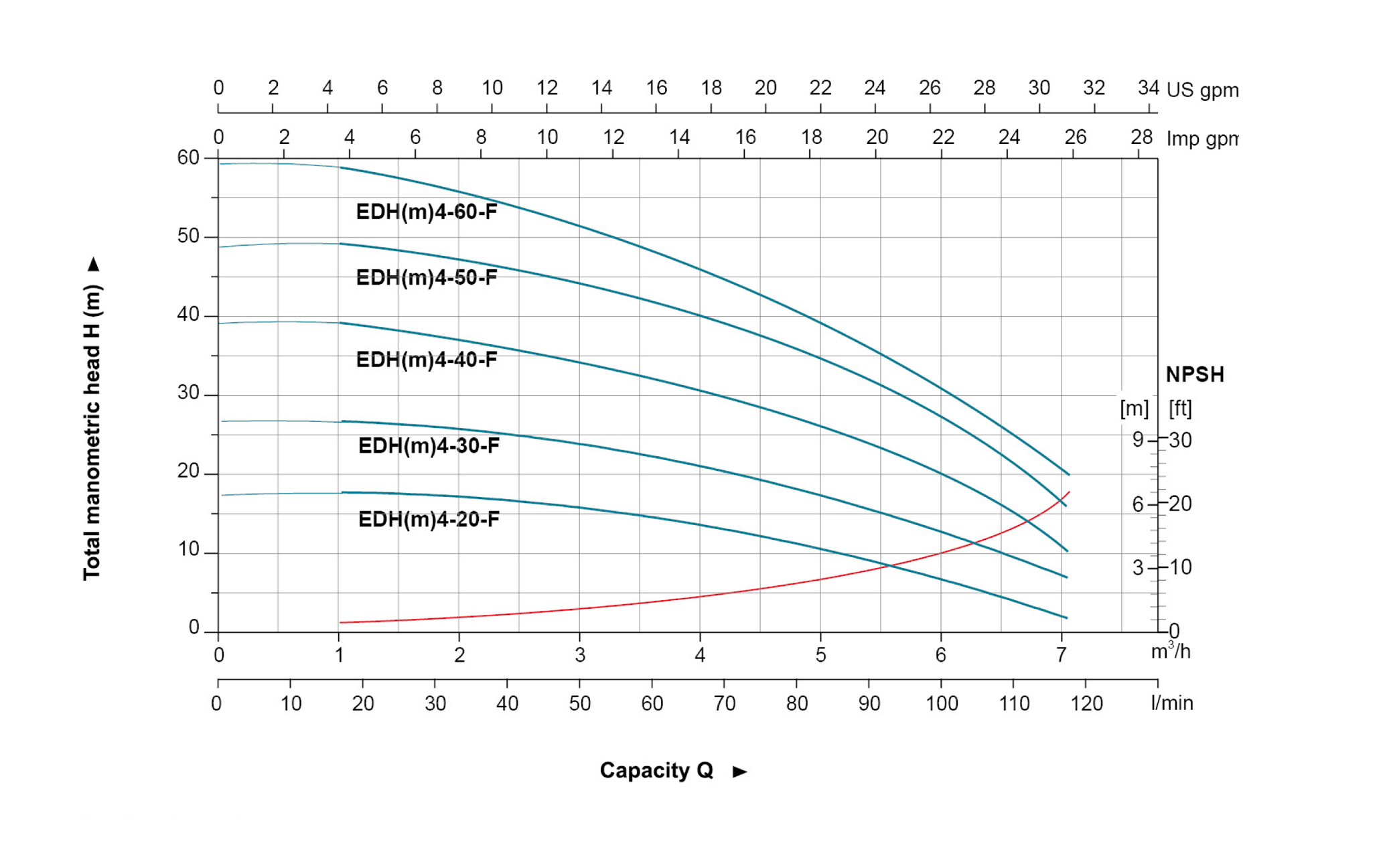

Courbes de performance hydraulique

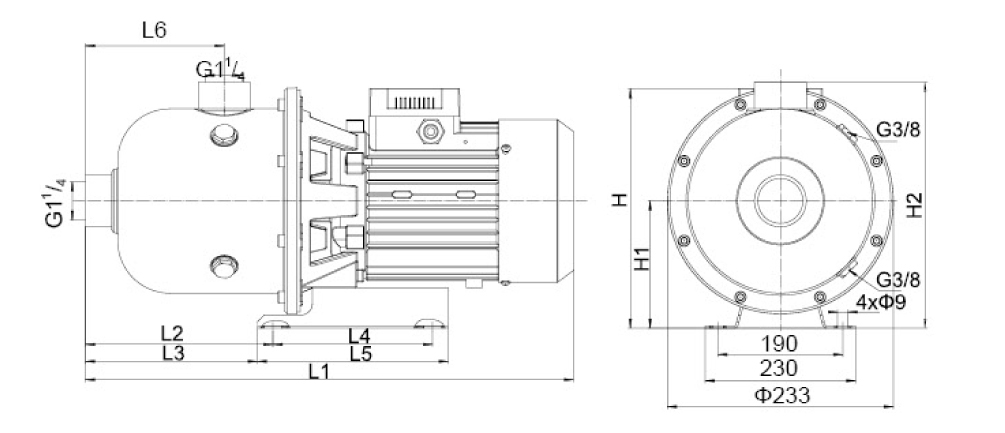

Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
EDH(m)4-20-F 429 165 151.5 138 165 123 197.5 187 110 215..5 11.5 460x225x275 1044
EDH(m)4-30-F 429 165 151.5 138 165 123 197.5 187 110 215.5 12.9 460x225x275 1044
EDH(m)4-40-F 429 165 151.5 138 165 123 197.5 187 110 215.5 13.8 460x225x275 1044
EDH(m)4-50-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.2 460x225x275 1044
EDH(m)4-60-F 429 165 151.5 138 165 123 197.5 187 110 215.5 18.6 460x225x275 1044
Données techniques
Modèle Puissance Q(m³/h) 5 7 8 9 10 11 12 13 14
kW HP Q(l/min) 83 117 133 150 167 183 200 217 233
EDH(m)10-10-F 0.75 1.0 H
(m) 		9.1 8.7 8.3 7.8 7 6.4 5.4 4.4 3.1
EDH(m)10-20-F 0.75 1.0 17.9 17.1 16.3 15.3 13.5 12.4 10.7 8.4 6.2
EDH(m)10-30-F 1.1 1.5 27.5 26.5 25.2 23.6 21.5 19.3 17 14 10
EDH(m)10-40-F 1.5 2.0 38.7 37.2 35.9 33.9 31.5 28.7 24.9 19.7 15.9
EDH(m)10-50-F 2.2 3.0 47.2 45.4 43.6 41 38 34.2 30 24.5 18

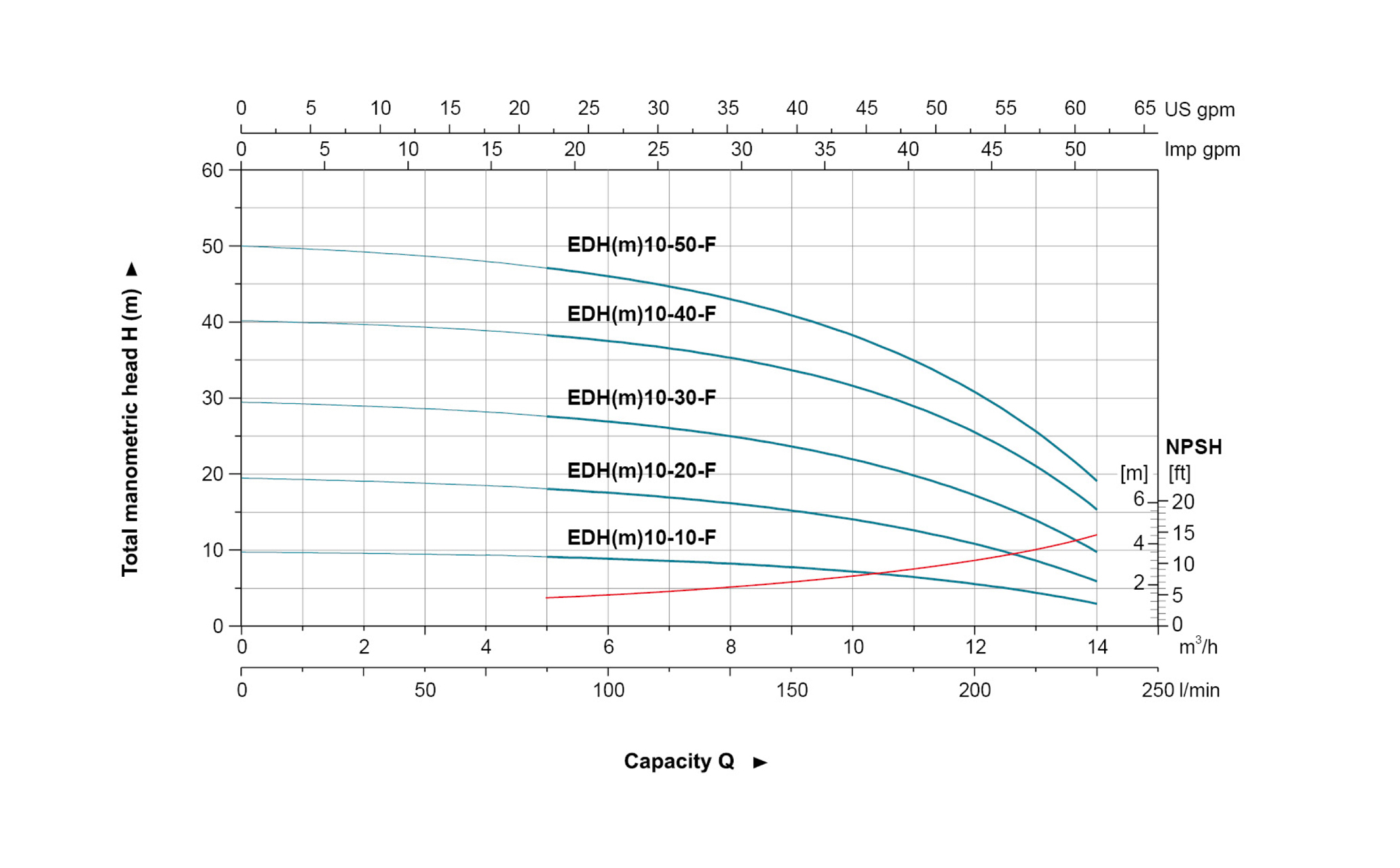

Courbes de performance hydraulique

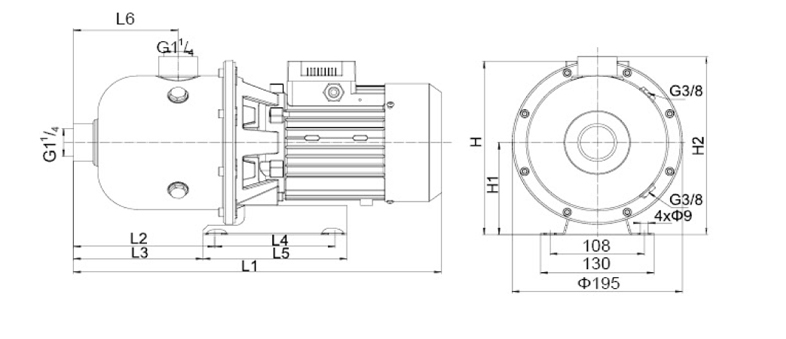

Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kgs) 		LxWxH
(mm) 		Quantity
(PCS/20'TEU)
1~ 3~
EDH(m)10-10-F 557 288 273 140 170 188 232.5 226 120 260 21.5 610x265x317 540
EDH(m)10-20-F 557 288 273 140 170 188 232.5 226 120 260 22 610x265x317 540
EDH(m)10-30-F 557 288 273 140 170 188 232.5 226 120 260 23.0 610x265x317 540
EDH(m)10-40-F 600 288 273 140 170 188 236 230 120 260 29.0 660x265x317 480
EDH(m)10-50-F 600 288 273 140 170 188 242 230 120 260 30.7 660x265x317 480
Données techniques
Modèle Puissance Q(m³/h) 9 11 13 15 17 19 22 25 28
kW HP Q(l/min) 150 183 217 250 283 317 367 417 467
EDH(m)15-10-F 1.1 1.5 H
(m) 		11.6 11 10.4 9.4 9.1 8.5 7.7 5.9 4.8
EDH(m)15-20-F 2.2 3.0 25.4 24.5 23.4 22 21.1 19.7 17.4 15 12
EDH15-30-F 4.0 5.0 38.4 37.2 35.8 34 32.3 30.2 26.6 22.8 18.8

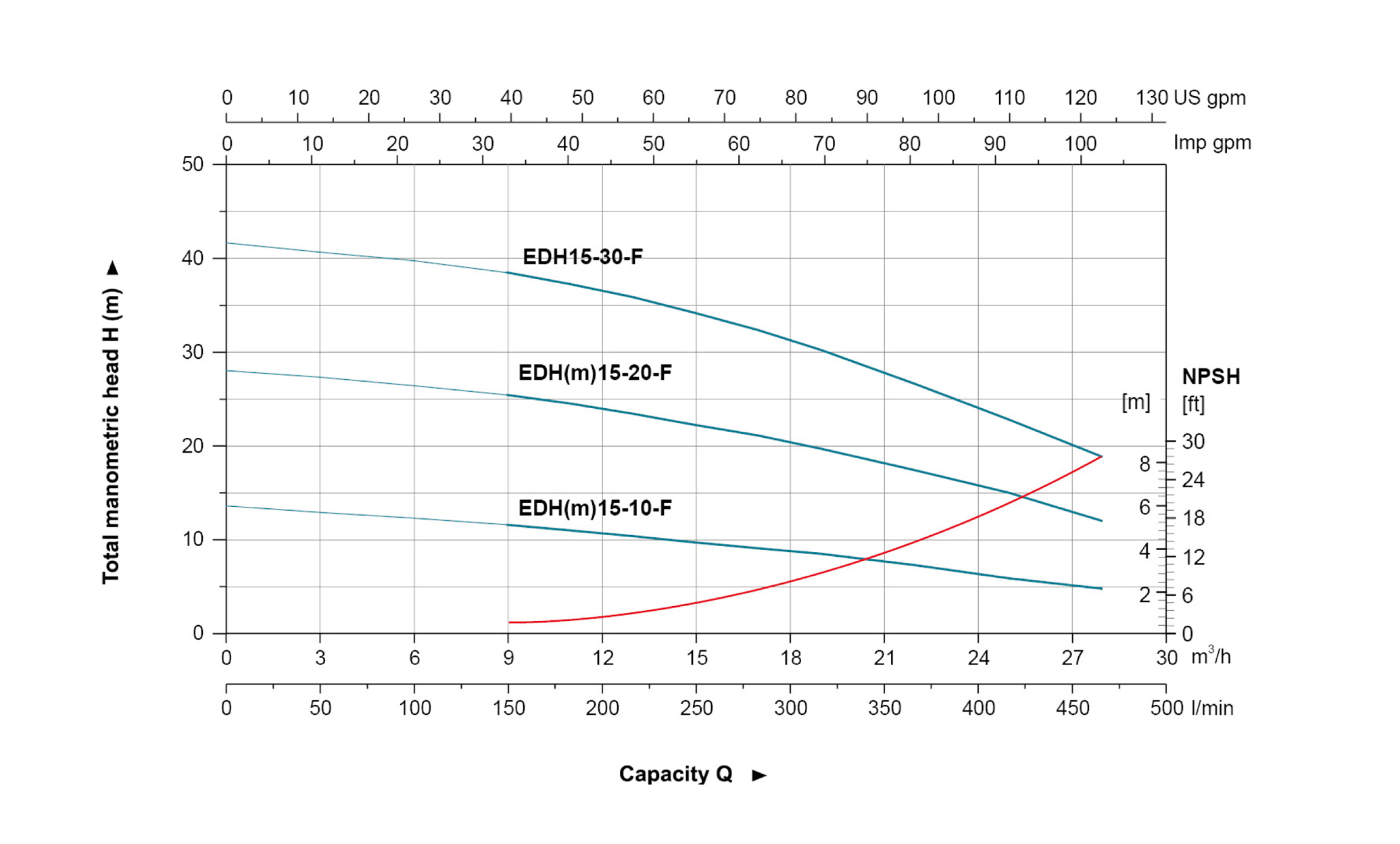

Courbes de performance hydraulique
Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
EDH(m)15-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)15-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH15-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480
Données techniques
Modèle Puissance Q(m³/h) 9 12 15 18 20 22 25 28 31
kW HP Q(l/min) 150 200 250 300 333 367 417 467 517
EDH(m)20-10-F 1.1 1.5 H
(m) 		12.4 11.9 11.2 10.2 9.5 8.7 8 6.8 5.2
EDH(m)20-20-F 2.2 3.0 26.5 25.7 24.5 23.1 22 20.8 18.5 15.9 13.2
EDH20-30-F 4.0 5.5 41.2 40.3 38.9 36.9 35 33.2 30.1 26.3 22

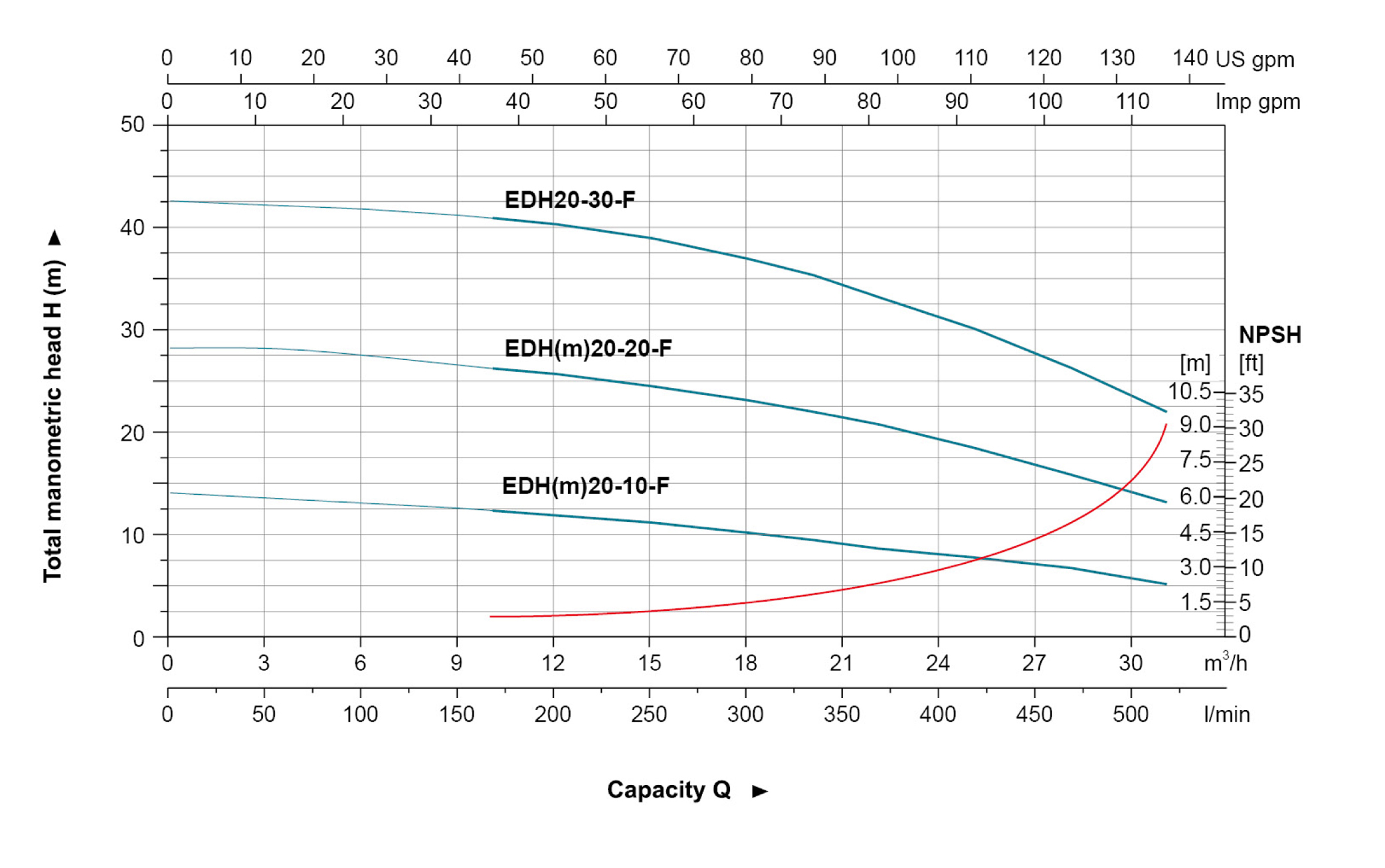

Courbes de performance hydraulique
Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 H2 GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
EDH(m)20-10-F 557 288 273 140 170 188 232.5 226 120 260 20.5 610x265x317 540
EDH(m)20-20-F 600 288 273 140 170 188 242 230 120 260 28.8 660x265x317 480
EDH20-30-F 620 288 273 140 170 188 250 250 120 260 33 660x265x317 480

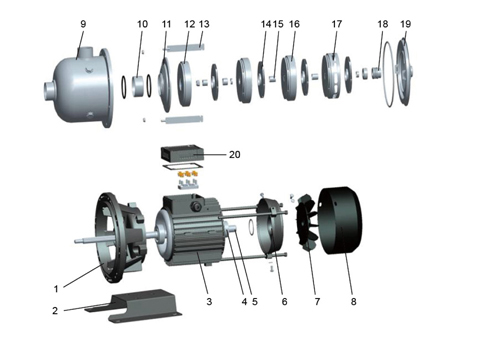

Tableau des matériaux
No Parties Matériaux
1 Support ZL 102
2 Plaque inférieure W235
3 Stator
4 Palier
5 Rotor ZL 102
6 Queue PP
7 Ventilateur 08F
8 Capot de ventilateur AISI 304
9 Corps de pompe AISI 304
10 manchon écarteur AISI 304
11 Plaque de pression AISI 304
12 Diffuseur1 AISI 304
13 Plaque de pression AISI 304
14 Impelseur AISI 304
15 Manche AISI 304
16 Diffuseur2 AISI 304
17 Diffuseur3 AISI 304
18 Garniture mécanique Sic/Charbon
19 Couvercle de support AISI 304
20 Terminal cover Plastique
