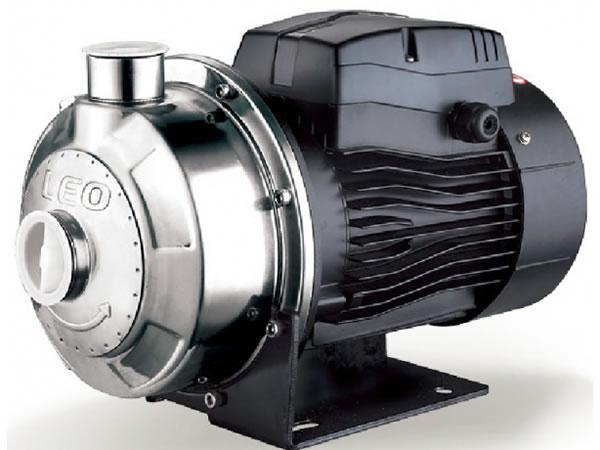

Pompe centrifuge en acier inoxydable AMS

Pompe centrifuge en acier inoxydable AMS

Applications
La pompe centrifuge en acier inoxydable est applicable dans l’approvisionnement en eau domestique, support d’équipement, pressurisation de tuyau, arrosage de jardin, arrosage de serre végétale, élevage de volaille, pisciculture, industrielle et minier, drainage et approvisionnement en eau dans des bâtiments grande hauteur, climatisation centrale et système de chauffage centralisé.

Spécifications de la pompe centrifuge
- Corps de pompe AISI 304
- Arbre AISI 304
- Température max du liquide: +85℃
- Altitude: jusqu’à 1000m

Spécifications du moteur
- Moteur avec enroulement en cuivre
- Protecteur thermique intégré avec moteur monophasé
- Classe d’isolation: F
- Indice de protection: IPX4
- Température ambiante max: +40℃

Données techniques de la pompe centrifuge en acier inoxydable AMS70-120
MODELE PUISSANCE Q(l/min) 0 30 40 60 80 100 120 140 160 180
Monophasé Triphasé KW HP Q(m³/h) 0 1.8 2.4 3.6 4.8 6 7.2 8.4 9.6 10.8
AMSm70/0.37 AMSm70/0.37 0.37 0.5 H(m) 20.9 19 18.1 15.7 12.1 ˗ ˗ ˗ ˗ ˗
AMSm70/0.55 AMSm70/0.55 0.55 0.75 29.5 27.3 26.3 23.4 19.1 ˗ ˗ ˗ ˗ ˗
AMSm70/0.75 AMSm70/0.75 0.75 1 30.4 28.5 27.8 26 23 ˗ ˗ ˗ ˗ ˗
AMSm120/0.55 AMSm120/0.55 0.55 0.75 20.2 ˗ ˗ 17.9 16.6 15.1 13.3 11.2 8.7 ˗
AMSm120/1.1 AMSm120/1.1 1.1 1.5 30.2 ˗ ˗ 26.7 25.1 23.3 21.2 19 16.4 ˗

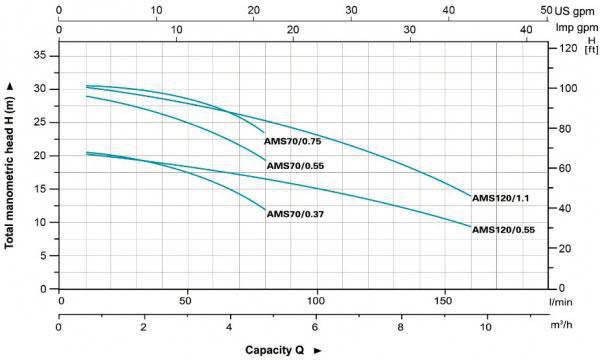

Courbes de performance hydraulique de la pompe centrifuge en acier inoxydable AMS70-120
Courbe de performance hydraulique
Données techniques de la pompe centrifuge en acier inoxydable AMS210-370
PUISSANCE Q(l/min) 0 30 60 100 120 140 160 180 200 250 300 350 400 430 480 520
KW HP Q(m³/h) 0 1.8 3.6 6 7.2 8.4 9.6 10.8 12 15 18 21 24 26 29 31
0.75 1 H(m) 16.8 ˗ ˗ ˗ 15.6 15.2 14.8 14.2 13.6 11.9 9.8 ˗ ˗ ˗ ˗ ˗
1.1 1.5 19.7 ˗ ˗ ˗ 18.7 18.3 18 17.5 17.1 15.6 13.6 ˗ ˗ ˗ ˗ ˗
1.5 2 24.2 ˗ ˗ ˗ 23.5 23.2 22.8 22.4 21.8 20.2 18 ˗ ˗ ˗ ˗ ˗
2.2 3 27.5 ˗ ˗ ˗ 26.7 26.5 26.1 25.7 25.2 23.8 21.9 ˗ ˗ ˗ ˗ ˗
1.1 1.5 15.4 ˗ ˗ ˗ ˗ ˗ ˗ 14.7 14.4 13.5 12.3 10.8 8.9 7.6 ˗ ˗
1.5 2 19.3 ˗ ˗ ˗ ˗ ˗ ˗ ˗ 18.1 17.3 16.3 15 13.3 12.3 10.2 ˗
2.2 3 23.1 ˗ ˗ ˗ ˗ ˗ ˗ ˗ 21.7 20.9 20 18.8 17.2 16.2 14.2 12.3

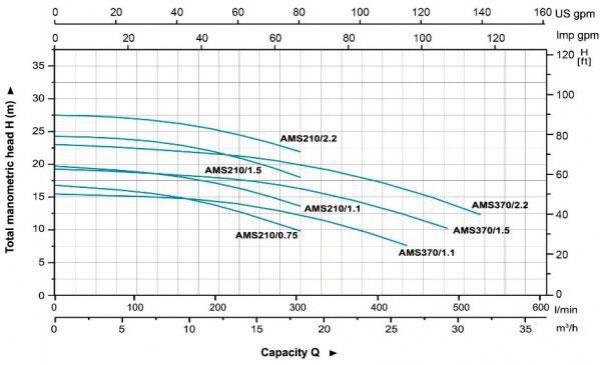

Courbes de performance hydraulique de la pompe centrifuge en acier inoxydable AMS210-370
Courbe de performance hydraulique

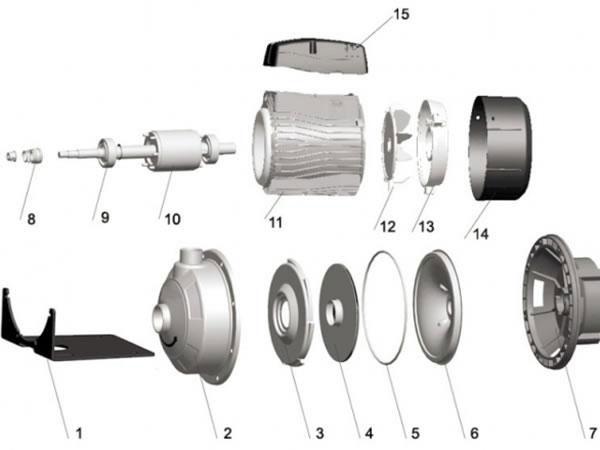

Tableau des matériaux
Tableau des matériaux
No. Parties Matériaux
1 Support inférieur Acier
2 Corps de pompe AISI 304
3 Diffuseur AISI 304
4 Impulseur AISI 304
5 Anneau O NBR
6 Plaque étanche à l'air AISI 304
7 Support ZL 102
8 Garniture mécanique Carbure de silicium /Carbone
9 Roulement à billes
10 Rotor
11 Stator
12 Ventilateur PP
13 Cache arrière ZL 102
14 Capot de ventilateur PP
15 Boîtier à borne ABS

La pompe centrifuge en acier inoxydable AMS est applicable dans l’approvisionnement en eau domestique, support d’équipement, pressurisation de tuyau, arrosage de jardin, arrosage de serre végétale, élevage de volaille, pisciculture, industrielle et minier, drainage et approvisionnement en eau dans des bâtiments grande hauteur, climatisation centrale et système de chauffage centralisé.
