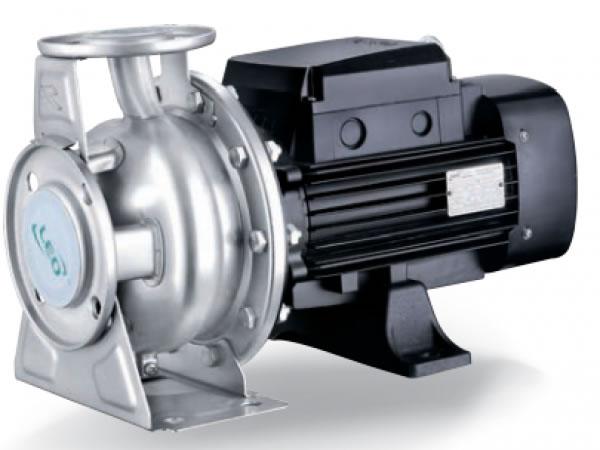

Pompe centrifuge standard XZS

Pompe centrifuge standard XZS

Applications de la pompe centrifuge standard XZS:
Approvisionnement en eau: filtration et transfert à des stations de traitement des eaux, approvisionnement en eau régionale, surpression dans des tuyauteries principales
Surpression industrielle: système d’eau, système de nettoyage
Approvisionnement en eau industrielle: alimentation de chaudières, système de refroidissement, climatisation, transport d’acide léger et alcalin liquide
Traitement des eaux: systèmes de distillation, séparateurs, piscines
Irrigation agricole, industrie pétrochimique, médicament et sanitaire,
etc.

Conditions d’exploitation de la pompe centrifuge standard XZS:
- Liquide à faible viscosité, non-inflammable et non-explosif ne contenant pas de particules solides ni de fibres.
- Température du liquide: - 15 ~ +80℃
- Débit: 0.7 ~132 m³/h
- Hauteur : 9 ~58 m
- Température ambiante: -15 ~ +40℃
- Pression opérationnelle max: 33 bar
- Altitude: Jusqu’à 1 000m

Caractéristiques de la pompe centrifuge standard XZS:
- Moteur IE 2 (moteur IE 3 sur demande)
- Totalement fermé et refroidi par ventilateur
- Indice de protection: IP 55
- Classe d’isolation: F

Température ambiante
Température ambiante max: +40°C. Pour une température ambiante au-dessus de 40°C ou une installation à une altitude supérieure à 1000 m au-dessus du niveau de la mer, il faut utiliser un moteur surdimensionné. Et cela, à cause de la faible densité de l’air et du mauvais effet de refroidissement qui entrainent la diminution de la puissance de sortie P2 du moteur.

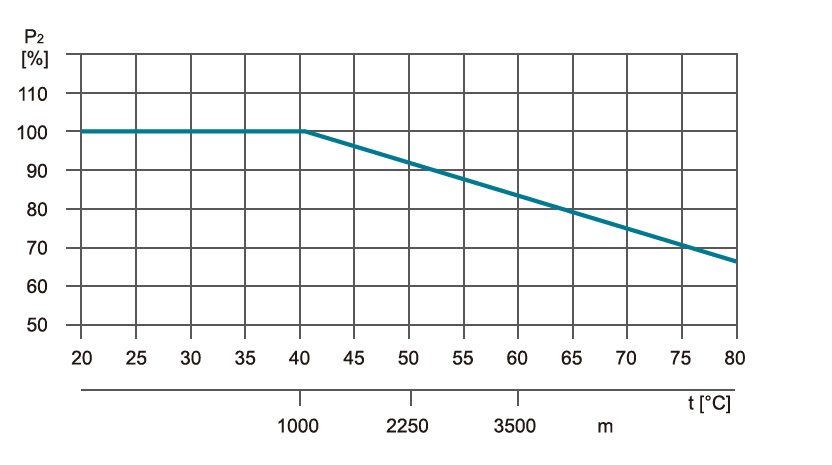

Ci montré dans l’image, lorsque la pompe est installée à une altitude supérieure à 3500 m au-dessus du niveau de la mer, P2 va diminuer de 88%. Lorsque la température ambiante est de 70°C, P2 diminue de 78%.

Données Techniques de la pompe centrifuge standard XZS

MODELE	PUISSANCE		Q (m³/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72
MODELE	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200
50-32-125/11	1.1	1.5	H(m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5
100-80-160/92	9.2	12.5		33											31	30	28	26
100-80-160/110	11	15		38.5											36	35	33	31
100-65-200/150	15	20		47											44	43	41	39
100-65-200/185	18.5	25		53											51	50	49	48
100-65-200/220	22	30		58											57	56	55	54

Affichage du Tableau entier

MODELE	PUISSANCE		Q (m³/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72	90	108	114	120	126	132
MODELE	kW	HP	Q (l/min)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200	1500	1800	1900	2000	2100	2200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12	7
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16	12	7.5
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5	17.5	13	12
100-80-160/92	9.2	12.5		33											31	30	28	26	23
100-80-160/110	11	15		38.5											36	35	33	31	28
100-65-200/150	15	20		47											44	43	41	39	36	32	30	28	26	23
100-65-200/185	18.5	25		53											51	50	49	48	45	41	39	37	35	33
100-65-200/220	22	30		58											57	56	55	54	51	47	45.5	44	42	40

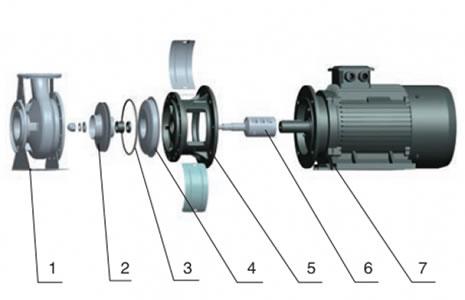

Table des matières de la pompe centrifuge standard en acier inoxydable

No.	Parties	Matériaux
1	Corps de pompe	AISI 304
2	Impulseur	AISI 304
3	Garniture mécanique
4	Cache arrière	AISI 304
5	Support	HT 200
6	Arbre de pompe	AISI 304/45#
7	Moteur

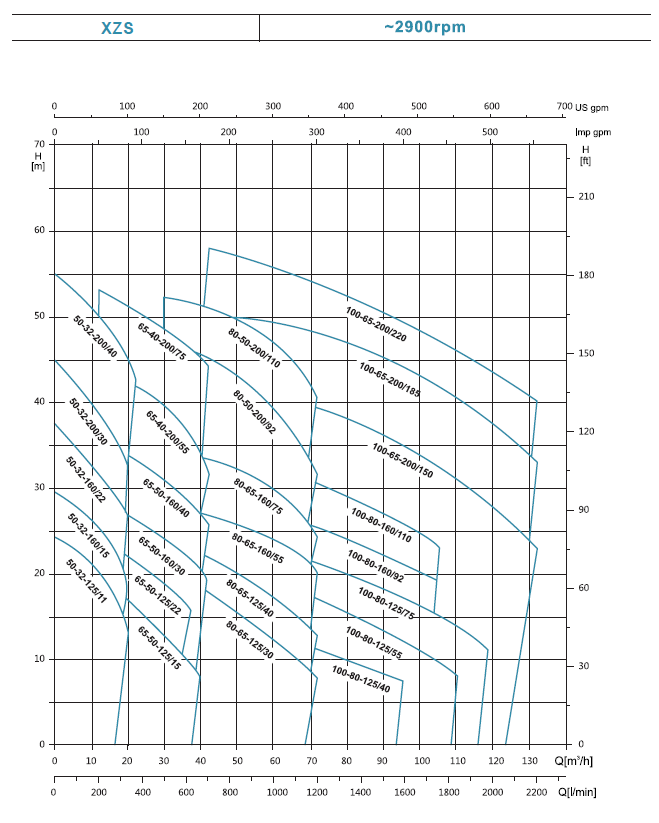

Courbe de performance hydraulique
