  4. Pompe multicellulaire horizontale en acier inoxydable ECH-F

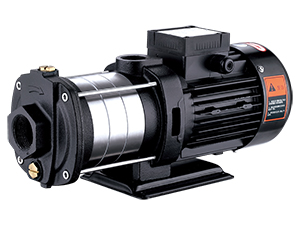

Pompe multicellulaire horizontale en acier inoxydable ECH-F

Application
Pompe multicellulaire horizontale en acier inoxydable ECH-F est applicable à l’approvisionnement en eau domestique, le support d’équipement, la pressurisation du pipeline, l’irrigation de jardin, l’irrigation de serres des légumes, la pisciculture&l’élevage de volaille, l’industrie et l’extraction du charbon, l’approvisionnement en eau et le drainage dans les grands bâtiments, le climatiseur central et le système de circulation de chauffage central, etc.

Pompe
- Arbre AISI 304
-Température du liquide max: +60℃
-Altitude: jusqu’à 1000m
-Aspiration max: 8m
-Pression d'entrée max: limitée par la pression opérationnelle maximale
-Pression opérationnelle maximale : 10 bar
-Valeur du PH du liquide: 6.5-8.5

Moteurmoteur IE2
- Moteur avec enroulement en cuivre
-Protecteur thermique intégré avec moteur monophasé
-Classe d’insolation: F
-Indice de protection: IPX4
-Température ambiante max: +40℃ .

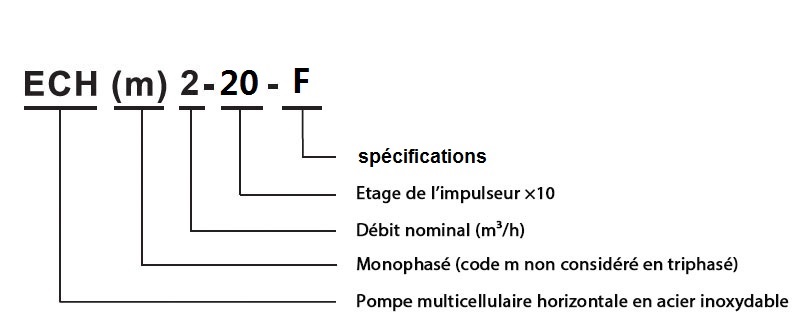

Codes d’ identification
Données techniques
Modèle Puissance Q(m³/h) 0 0.6 1.2 1.8 2.4 3.0 3.6
kW HP Q(l/min) 0 10 20 30 40 50 60
ECH(m)2-20-F 0.37 0.5 H
(m) 		18 16 15 13 12 10 8
ECH(m)2-30-F 0.37 0.5 27 24 22 20 18 16 12
ECH(m)2-40-F 0.55 0.75 35 33 30 26 24 21 16
ECH(m)2-50-F 0.55 0.75 45 40 37 33 30 24 19
ECH(m)2-60-F 0.75 1.0 53 50 45 40 36 30 23

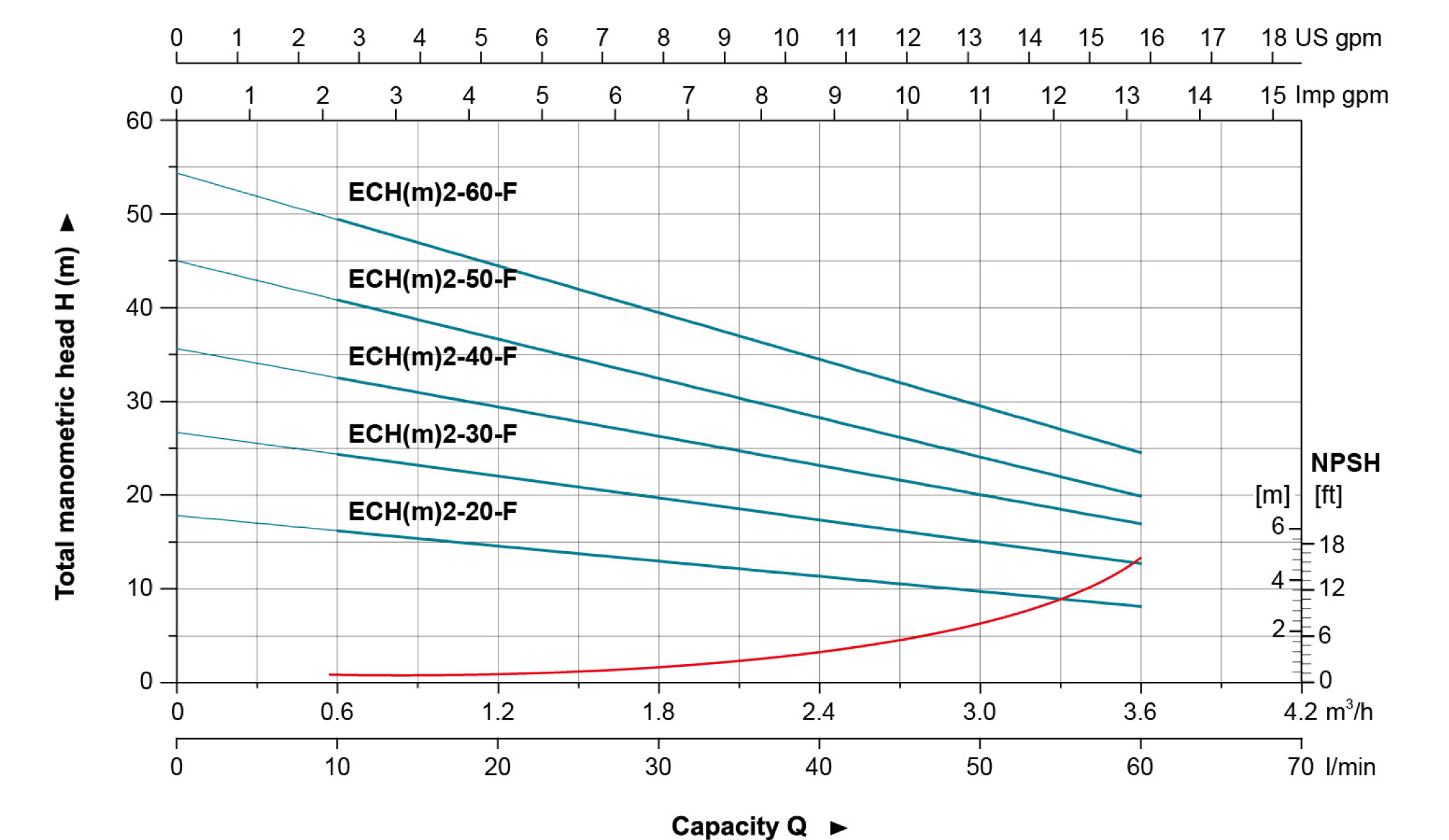

Courbes de performance hydraulique

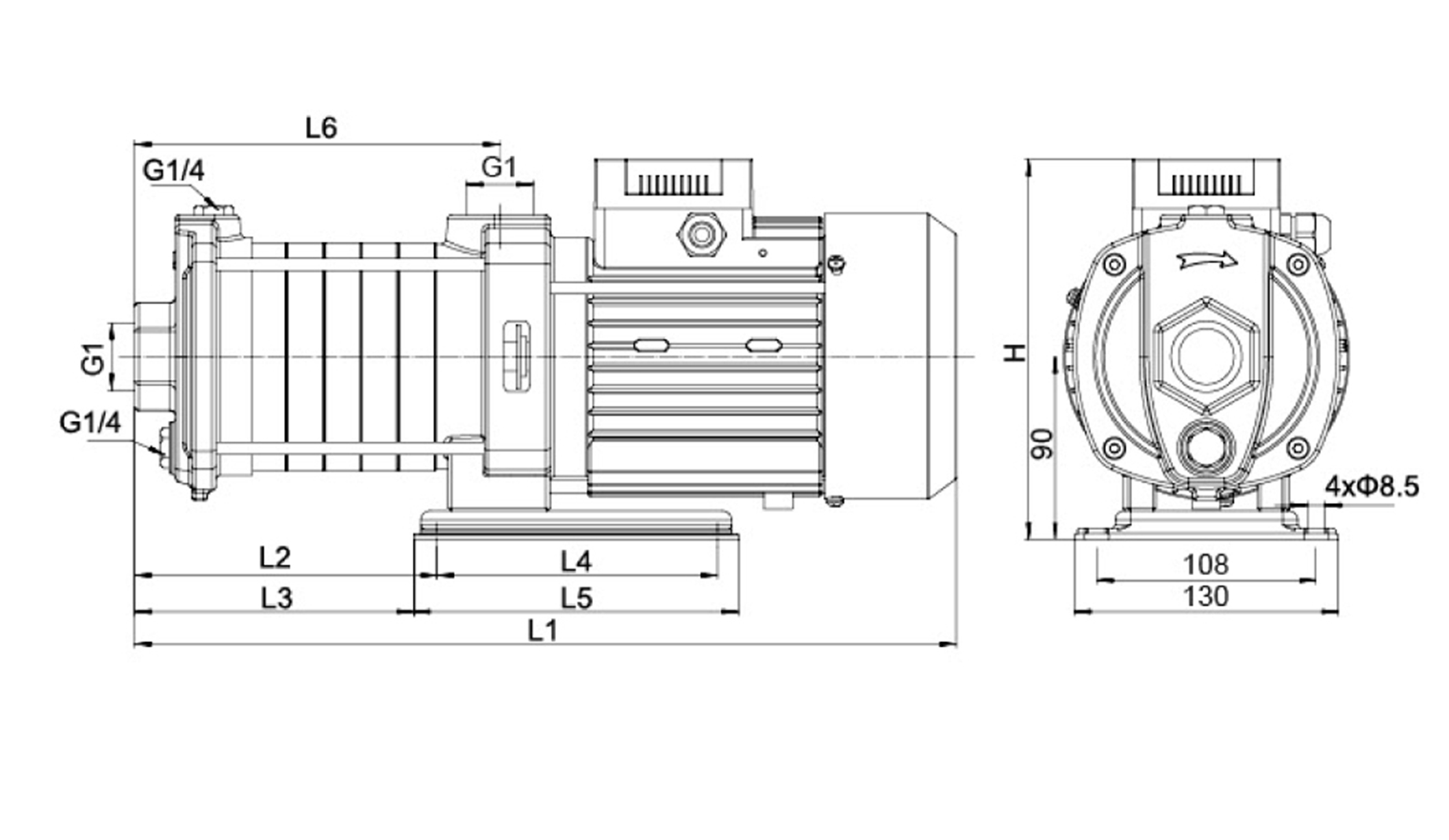

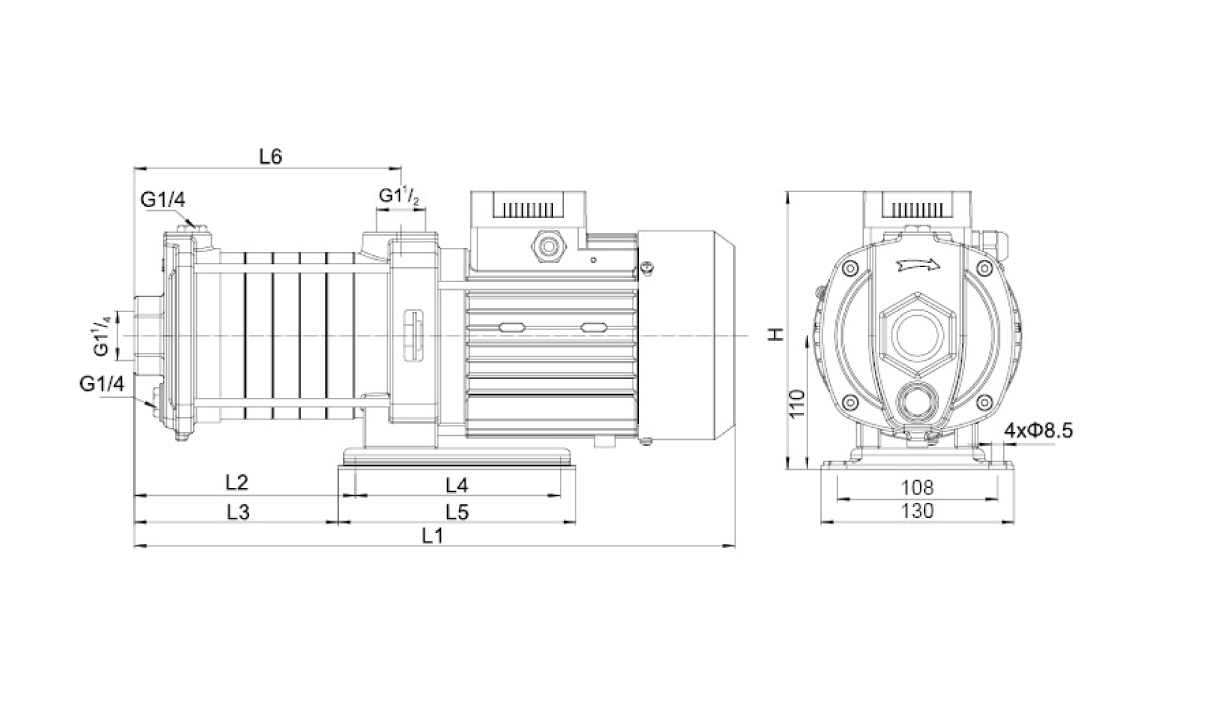

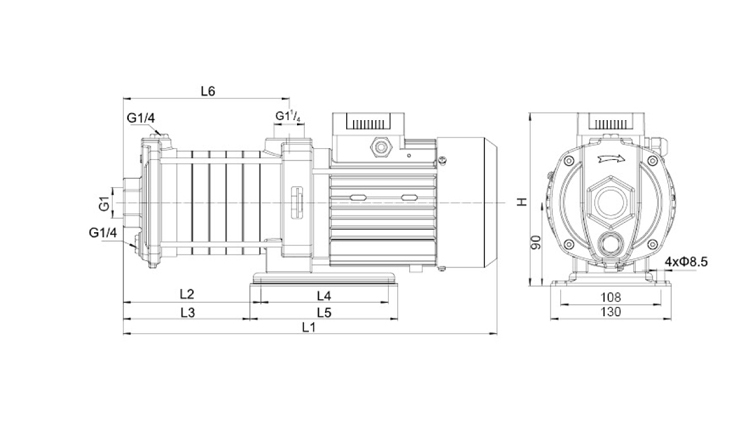

Dimension
Modèle L1 L2 L3 L4 L5 L6 H GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
ECH(m)2-20-F 333 75 64 138 160 103.5 197.5 187 12.3 400x205x240 1386
ECH(m)2-30-F 352 93.5 82.5 138 160 122 197.5 187 12.6 400x205x240 1260
ECH(m)2-40-F 370 112 101 138 160 140.5 197.5 187 13.3 400x205x240 1386
ECH(m)2-50-F 389 130.2 119.5 138 160 159 197.5 187 13.8 400x205x240 1260
ECH(m)2-60-F 407 149 138 138 160 177.5 197.5 187 14.7 400x205x240 1161
Données techniques
Modèle Puissance Q(m³/h) 0 1 2 3 4 5 6 7
kW HP Q(l/min) 0 17 33 50 67 83 100 117
ECH(m)4-20-F 0.55 0.75 H
(m) 		18 17 16 15 13 12 10 8
ECH(m)4-30-F 0.55 0.75 28 27 25 23 21 19 16 13
ECH(m)4-40-F 0.75 1.0 38 36 34 32 28 26 22 17
ECH(m)4-50-F 1.1 1.5 48 46 43 40 36 33 28 21
ECH(m)4-60-F 1.1 1.5 58 55 52 48 43 39 33 26

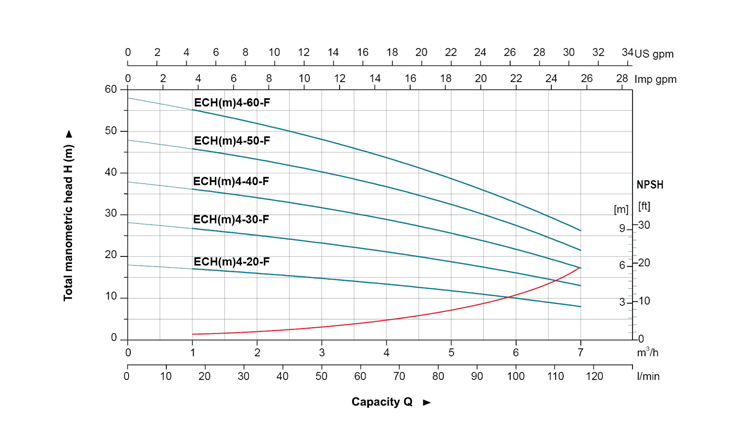

Courbes de performance hydraulique
Dimension
Modèle L1 L2 L3 L4 L5 L6 H GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
ECH(m)4-20-F 342 85.5 74.5 138 160 114 197.5 187 12.8 400x205x240 1386
ECH(m)4-30-F 370 113 102 138 160 141.5 197.5 187 13 400x205x240 1386
ECH(m)4-40-F 398 140.5 129.5 138 160 169 197.5 187 14.9 400x205x240 1260
ECH(m)4-50-F 426 168 157 138 160 196.5 197.5 187 15.7 400x205x240 1260
ECH(m)4-60-F 453 195.5 184.5 138 160 224 197.5 187 15.9 400x205x240 1161
Données techniques
Modèle Puissance Q(m³/h) 0 2 4 6 7 8 9 10 11 12
kW HP Q(l/min) 0 33 67 100 117 133 150 167 183 200
ECH(m)10-10-F 0.75 1.0 H
(m) 		10.1 9.8 9.6 9.1 8.7 8.2 7.7 6.8 5.8 -
ECH(m)10-20-F 0.75 1.0 19.5 19 18.7 17.9 17.1 16.3 15.3 14 12.5 10.6
ECH(m)10-30-F 1.1 1.5 29.3 28.6 28.3 27.1 26.3 24.9 23.4 21.4 19.3 16.9
ECH(m)10-40-F 1.5 2 38.1 39.6 39.8 38.6 37.6 35.9 33.9 31.2 28.2 24.6
ECH(m)10-50-F 2.2 3.0 49.9 49.2 49.1 47.8 46.4 44.4 42.2 39.5 35.9 31.1

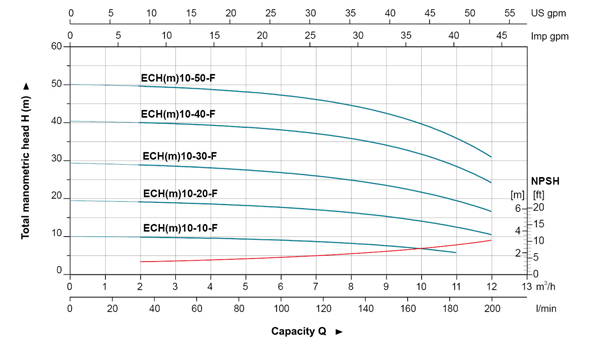

Courbes de performance hydraulique
Dimension
Modèle L1 L2 L3 L4 L5 L6 H GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
ECH(m)10-10-F 389 122 111 138 160 120 232.5 226 21.5 435x275x310 896
ECH(m)10-20-F 398 122 111 138 160 120 232.5 226 21.9 435x275x310 896
ECH(m)10-30-F 428 152 141 138 160 150 232.5 226 24.3 465x275x310 756
ECH(m)10-40-F 530 194 183 138 160 187 236 230 26.1 575x275x310 686
ECH(m)10-50-F 560 224 213 138 160 217 242 230 30.4 605x275x310 637
Données techniques
Modèle Puissance Q(m³/h) 0 3 6 9 12 15 18 21
kW HP Q(l/min) 0 50 100 150 200 250 300 350
ECH(m)15-10-F 1.1 1.5 H
(m) 		13.9 13.5 13.1 12.4 11.6 10.6 9.4 8.2
ECH(m)15-20-F 2.2 3.0 27.8 27.5 26.7 25.6 24.1 22.7 21.1 18.8
ECH15-30-F 3.0 4.0 42.1 40.9 39.8 38.7 36.9 34.9 31.9 28.5
ECH15-40-F 4.0 5.0 55.5 54.3 52.8 51.8 49.7 46.8 42.9 38.3

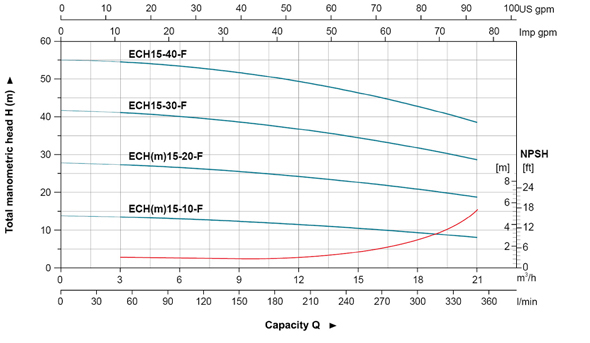

Courbes de performance hydraulique
Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
ECH(m)15-10-F 419 142 131 138 160 142 232.5 226 110 23 465x275x310 756
ECH(m)15-20-F 485 149 138 138 160 142 242 230 110 29.2 530x275x310 696
ECH15-30-F 546 192 190 190 230 185 - 250 120 34.5 590x275x310 539
ECH15-40-F 591 237 217 190 230 230 - 250 120 46.5 635x275x310 430
Données techniques
Modèle Puissance Q(m³/h) 0 4 8 12 16 20 24 28
kW HP Q(l/min) 0 67 133 200 267 333 400 467
ECH(m)20-10-F 1.1 1.5 H
(m) 		13.6 13.3 12.8 12.1 10.8 9.5 7.8 5.7
ECH(m)20-20-F 2.2 3.0 28.5 27.8 27.0 26.1 24.4 22.4 19.8 17.2
ECH20-30-F 4.0 5.0 42.5 41.6 40.9 39.9 38.0 35.5 31.4 26.9
ECH20-40-F 4.0 5.0 56.6 55.2 54.2 52.7 50.1 45.9 40.3 34.0

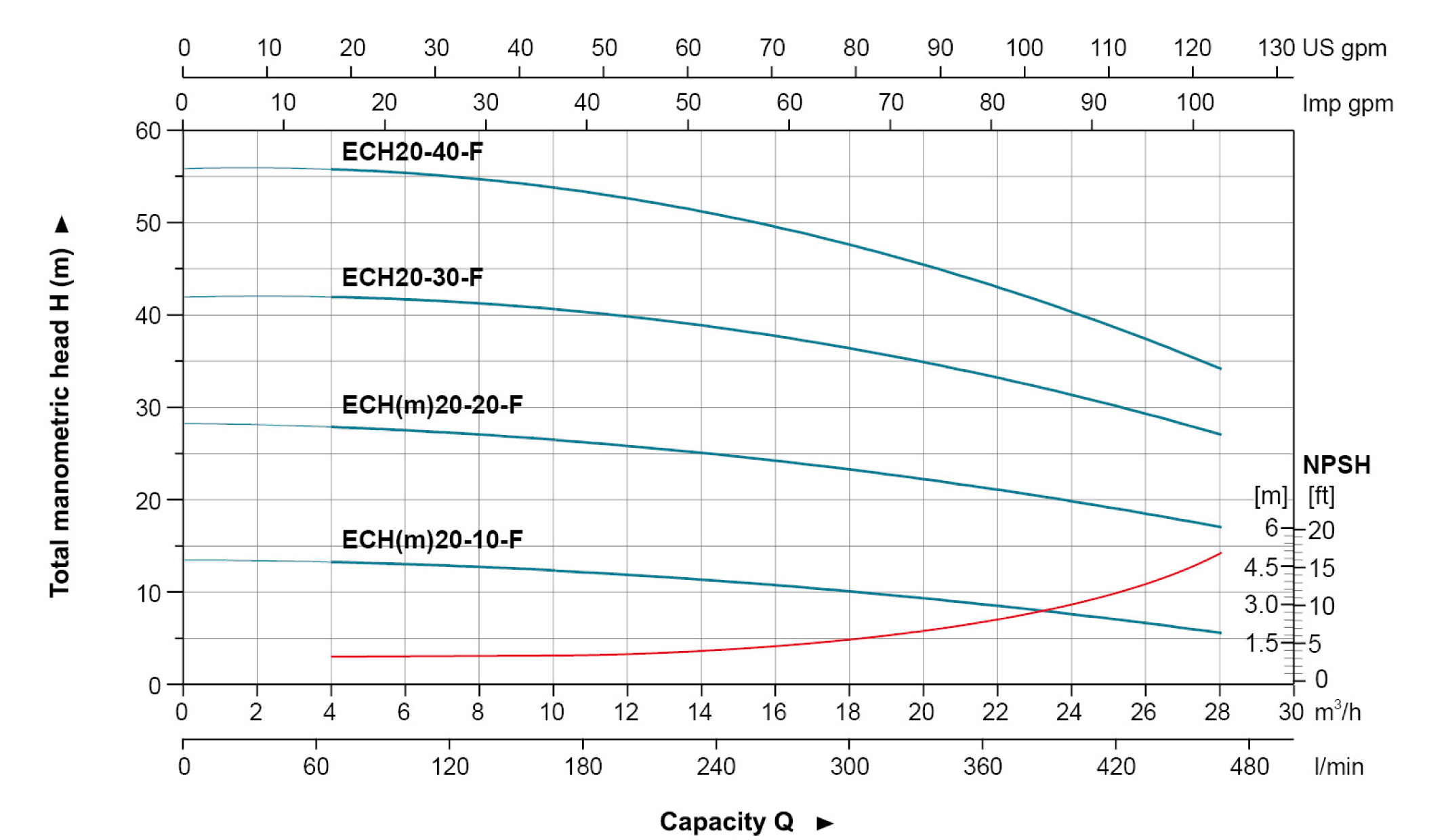

Courbes de performance hydraulique

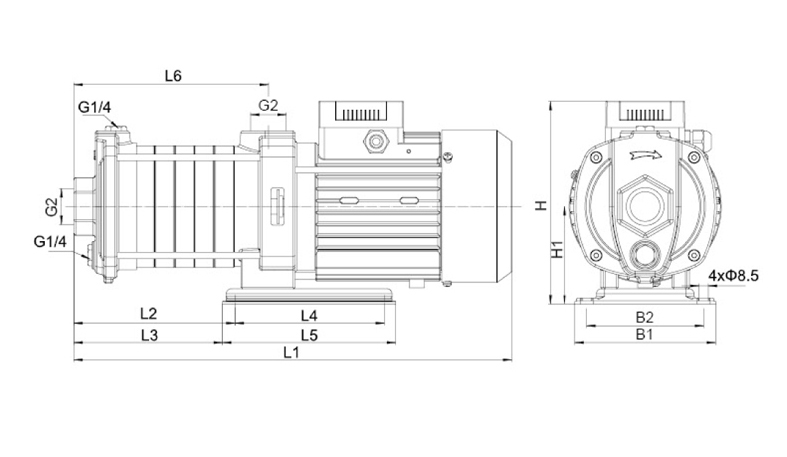

Dimension
Modèle L1 L2 L3 L4 L5 L6 H H1 GW
(kg) 		LxWxH
(mm) 		Quantité
(PCS/20'TEU)
1~ 3~
ECH(m)20-10-F 419 142 131 138 160 142 232.5 226 110 23 465x275x310 756
ECH(m)20-20-F 485 149 138 138 160 142 242 230 110 29.2 530x275x310 696
ECH20-30-F 546 192 190 190 230 185 - 250 120 34.5 590x275x310 539
ECH20-40-F 591 237 217 190 230 230 - 250 120 46.5 635x275x310 430

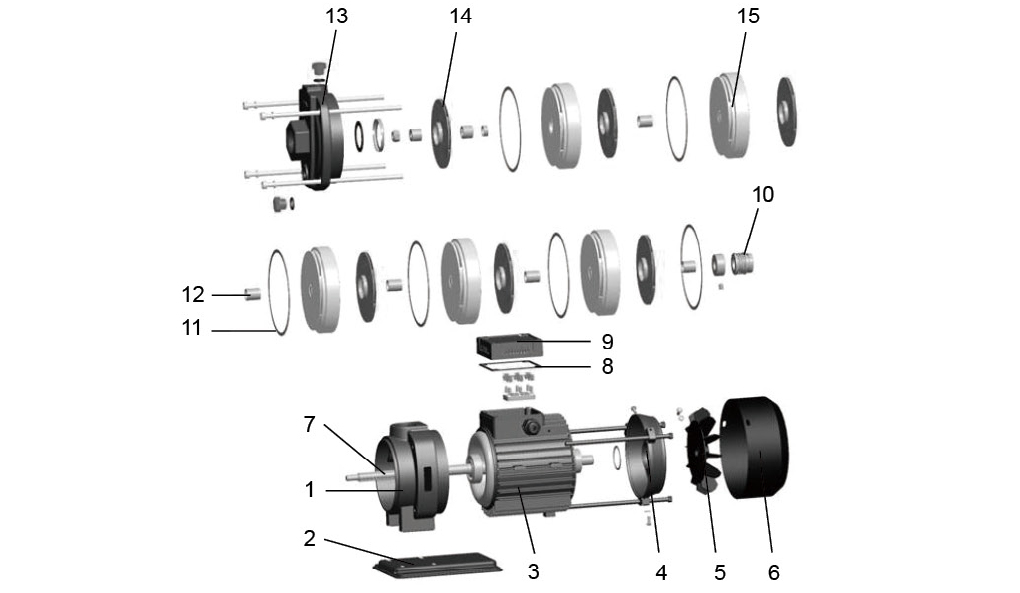

Tableau des Matériaux
No Parties Matériel
1 Support Fonte
2 Plaque inférieure Q235
3 Stator ZL 102
4 Cache arrière ZL 102
5 Ventilateur PP-GF 15
6 Capot de ventilateur 08F
7 Rotor
8 Anneau O NBR
9 Boîte à bornier PP-GF 20
10 Mechanical seal Sic/Charbon
11 Joint torique NBR
12 Manche AISI 304
13 Corps de pompe HT 200
14 Impelseur AISI 304
15 Diffuseur AISI 304
