Pompe centrifuge à plan de joint

Introduction générale
La pompe centrifuge à plan de joint de série GSX certifiée UL est une pompe novatrice de troisième génération. Elle se caractérise par une haute efficacité et une double aspiration. La pompe intègre une technologie avancée nationale et étrangère. Elle se caractérise par une performance hydraulique supérieure, une structure raisonnable, une haute efficacité, une haute fiabilité, une faible cavitation et un faible coût de maintenance. La conception, la fabrication et la qualité respectent les normes nationales GB/T5657 (Spécifications techniques de la pompe centrifuge Type III).
Le taux d’efficacité respecte la norme nationale GB197692 (valeur d'estimation de la limite d’efficacité énergétique et d’économie d’énergie de l'efficacité énergétique de la pompe centrifuge pour eau claire).

Applications
La pompe centrifuge à plan de joint est appliquée dans le pompage d’eaux claires et autres liquides similaires en termes de propriétés physiques et chimiques. L’utilisation primaire de cette pompe est l’approvisionnement en eau pour systèmes de lutte contre les incendies. Intégrant des matériaux résistant à la corrosion et à l’abrasion, la pompe centrifuge à plan de joint est également utilisée pour le transfert des eaux usées industrielles, eaux de mer et eaux sales avec de petites particules. Elle est donc appropriée pour les systèmes de drainage et d’approvisionnement et système de refroidissement dans les industries d’acier et de fer, industries pétrochimiques, centrales thermiques, exploitations minières, approvisionnement en eau urbaine, systèmes des chauffage, projets d’irrigation et de conservation des eaux.

Données d’exploitation
Capacité de 500 à 1000 US GPM
Pression de 75.8 à 318 psi
Diamètre d’entrée: 6", 8"
Température: Température ambiante
Milieu: Eau pure et liquide similaire à l’eau pure
Transmissions: Entraînement par moteur électrique ou entraînement par moteur diesel

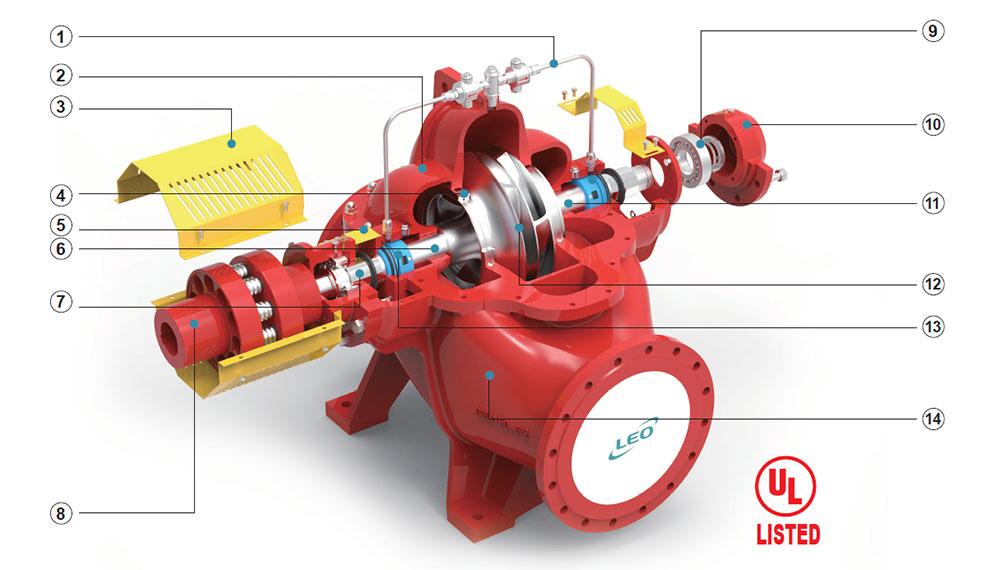

Aperçu de la pompe ouverte
Aperçu de la pompe ouverte

2 Boîtier de pompe
Conception de chambre d’eau ronde de haute efficacité.
La chambre d’eau double volute permet d’équilibrer la force radiale. Elle se caractérise par une excellente résistance, une faible usure des paliers et joints et une longue période opérationnelle.
La chambre d’aspiration intègre une nervure de guidage ne présente pas de tourbillon pendant l’aspiration, exploitation stable, sans bruit et excellente performance de cavitation. La peinture résistante à la friction et à la corrosion est utilisée dans la chambre d’aspiration et canal de décharge pour une faible perte hydraulique.

3 Couvercle de manchon
Structure à plan de joint fiable et sécurisée en conformité avec la norme UL.
4 Bague d’étanchéité
La bague d’étanchéité de conception étagée se caractérise par une faible perte de volume.

6 Arbre
L’arbre est épais avec une excellente rigidité et un fonctionnement stable.
Conception d’étanchéité complète sans connexion avec le liquide permet une maintenance facile et pratique.
La rotation inverse courte période est possible et l’arbre peut effectuer les deux rotations.

9 Palier
Conception de portée courte et diamètre agrandi, garantissant à la pompe une haute stabilité et une longue durée e vie.
Des roulements à bille à rainure profonde lubrifiés par graisse sont adoptés sur les deux côtés. L’infusion de l’huile se fait en ligne.

12 Impulseur
Il intègre une conception de flux tridimensionnel et calcule CFD & simulation assurant une haute efficacité et une excellente performance de cavitation.
Les vannes adjacentes sont de conception entrelacée et décharge de type V pour un excellent flux, faible pulsation, faible vibration et haute efficacité.
Nous avons adopté un moule métallique, usinage numérique, crépissage de précision.

13 Joint d’emballage
- Joints d’emballage de haute efficacité sans fuite lors de l’exploitation longue période.
- Manchon d'arbre en acier inoxydable pour une maintenance facile.
- Couvercle à plan de joint avec suffisamment d’espace pour l’emballage des pièces de rechange.

Table des matières de la pompe centrifuge à plan de joint
No. Parties Matériaux
1 Tube d'étanchéité 0Cr18Ni9
2 Carter de pompe QT500-7
3 Couvercle d'accouplement Q235-B
4 Bague d'étanchéité ☆ ZG1Cr18Ni9
5 Couvercle de protection Q235-B
6 Arbre 40Cr
7 Manchon du palier 0Cr18Ni9
8 Pièces d'accouplement Acier 45#
9 Eléments porteurs SKF(marque)
10 Boîtier du palier QT500-7
11 Manchon de l'impulseur 0Cr18Ni9
12 Impulseur ZG1Cr18Ni9
13 Pièces d'étanchéité pour emballage ☆ Métal Asbestos
14 Corps de pompe QT500-7

Remarques: La partie avec ☆ représente les pièces d’usure.

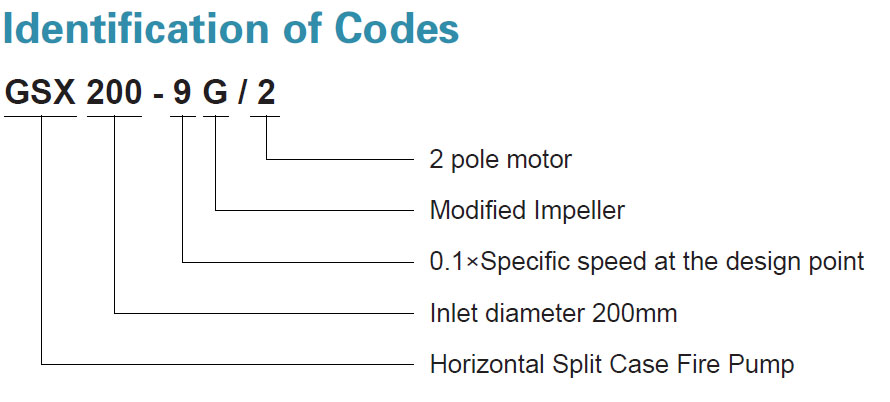

Paramètres de Performance
Modèle Capacité nominale (norme UL) Pression Puissance de l’arbre Moteur Eff. Inlet Dia. Diamètre de sortie Puissance Poids
Puissance Tension Vitesse
US·GPM m³/h psi bar Kw Kw V rpm %
GSX150-6/2 A 500 113.6 75.8 5.2 44 75 380 2990 50.2 6〞 4〞 170
B 148.5 10.2 72 110 60
GSX150-4/2 A 148.8 10.3 76.8 132 41.4 200
B 220 15.2 117.4 200 40
GSX200-6/2 A 750 170.3 122.2 8.4 84.5 110 63 4〞 5〞 200
B 189.5 13.1 129.5 200 63.9
GSX200-9/2 A 100 6.9 75 110 63 6〞 260
B 119 8.2 87.5 132 63.9
GSX200-6G/2 A 1000 227.1 125 8.6 112 160 65.1 5〞 300
B 168.6 11.6 125 200 67.4
GSX200-9G/2 A 82 5.7 71 160 67.8 6〞 260
B 98.5 6.8 131.5 200 71
GSX200-4G/2 A 248 17.1 204 315 61 5〞 340
B 318 21.9 234 315 67.6

LEO est une société leader dans la fabrication de la centrifuge à plan de joint de haute qualité et de grande performance. Nous avons commercialisé des millions de pompes dans plus de 140 pays dans le monde. Notre pompe à eau centrifuge respecte les différentes exigences des systèmes de pompage commercial.
