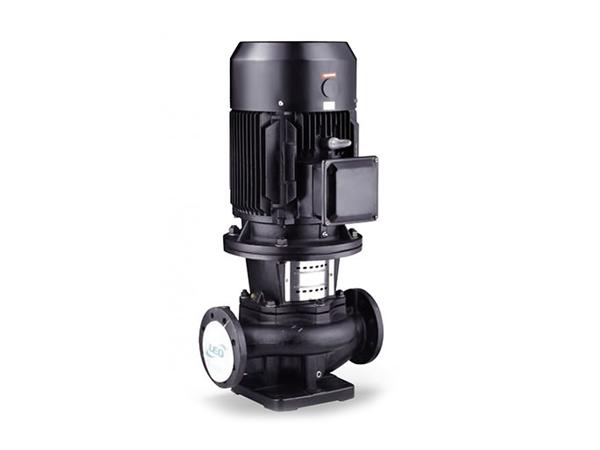

Pompe en ligne verticale LPP
Applications de la pompe en ligne verticale LPP
HVAC: Circulation d’eau chaude, alimentation de chaudières, mélange de température, approvisionnement en chauffage intermittent
Système de climatisation: Circulation d’eau de refroidissement
Système d’approvisionnement en eau: Filtration et transfert à des stations de traitement des eaux
Surpression dans des tuyauteries principales
Applications industrielles: Système de nettoyage et de lavage, alimentation de chaudières, circulation d’eau de refroidissement, système de traitement des eaux et systèmes auxiliaires
Système anti-incendie
Pompe
Débit: jusqu’à 760 m3/h
Hauteur de chute: jusqu’à 85 m
Gamme de puissance: 0.37 – 132 kW
Température du liquide: 0°C – +90°C
Température ambiante max: + 40°C
Pression opérationnelle max: 16 bar
Altitude: jusqu’à 1000m
Moteur
Construction fermée
Classe d’isolation: F
Indice de protection: IP 55
Moteur IE 2 comme standard. Le moteur IE 3 est disponible sur demande.
Température ambiante
Température ambiante max: +40°C.
Pour une température ambiante au-dessus de 40°C ou une installation à une altitude supérieure à 1000 m au-dessus du niveau de la mer, il faut utiliser un moteur surdimensionné. Et cela, à cause de la faible densité de l’air et du mauvais effet de refroidissement qui entrainent la diminution de la puissance de sortie P2 du moteur.

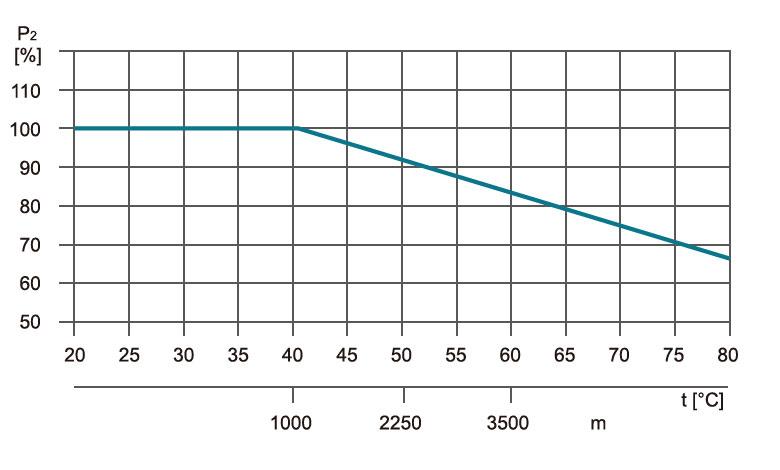

Ci montré dans l’image, lorsque la pompe est installée à une altitude supérieure à 3500 m au-dessus du niveau de la mer, P2 va diminuer de 88%. Lorsque la température ambiante est de 70°C, P2 diminue de 78%.
Bride
Standard EN 1092 et DIN 2576

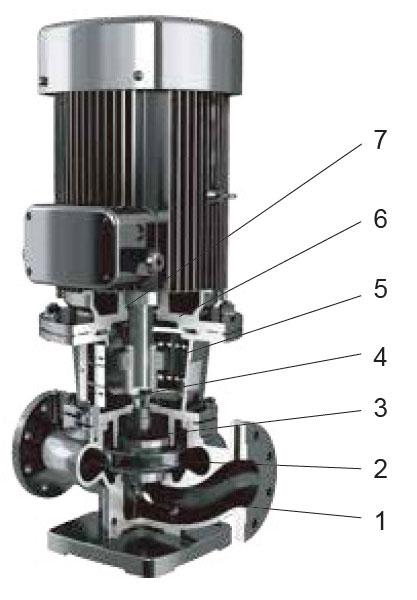

| NO. | Parties | Matériaux |
| 1 | Corps de pompe | Fonte |
| 2 | Impulseur | Fonte |
| 3 | Garniture mécanique | Carbone/Carbure de silicium |
| 4 | Arbre de pompe | Acier/AISI304 |
| 5 | Anneau de serrage | Acier |
| 6 | Base du moteur | Fonte |
| 7 | Moteur |
| Modèle | Puissance P2(KW) |
Vitesse nominale n(r/min) |
Débit nominal Q(m³/h) |
Hauteur de chute nominale （m） |
Débit max Q（m³/h） |
Hauteur de chute max H（m） |
NPSHc （m） |
|
| LPP80-28-11/4 | 11 | 1480 | 90 | 28 | 120 | 31 | 2 | |
| LPP80-22-7.5/4 | 7.5 | 1480 | 80 | 22 | 100 | 24 | 2 | |
| LPP80-19-5.5/4 | 5.5 | 1480 | 68 | 19 | 80 | 21.5 | 2 | |
| LPP100-32-22/4 | 22 | 1480 | 170 | 32 | 213 | 36 | 2 | |
| LPP100-30-18.5/4 | 18.5 | 1480 | 160 | 30 | 208 | 33 | 2 | |
| LPP100-25-15/4 | 15 | 1480 | 155 | 25 | 186 | 28 | 2 | |
| LPP100-21-11/4 | 11 | 1480 | 130 | 21 | 170 | 23 | 2 | |
| LPP100-16-7.5/4 | 7.5 | 1480 | 115 | 16 | 150 | 19 | 2 | |
| LPP125-35-30/4 | 30 | 1480 | 200 | 35 | 279 | 40 | 2.5 | |
| LPP125-31-22/4 | 22 | 1480 | 170 | 31 | 260 | 34 | 2 | |
| LPP125-28-18.5/4 | 18.5 | 1480 | 155 | 28 | 249 | 30 | 2 | |
| LPP125-24-15/4 | 15 | 1480 | 140 | 24 | 230 | 27 | 2 | |
| LPP125-19-11/4 | 11 | 1480 | 125 | 19 | 209 | 22 | 2 | |
| LPP150-33-37/4 | 37 | 1480 | 300 | 33 | 390 | 37 | 3.5 | |
| LPP150-29-30/4 | 30 | 1480 | 280 | 29 | 360 | 32 | 3.5 | |
| LPP150-24.5-22/4 | 22 | 1480 | 250 | 24.5 | 324 | 28 | 3 | |
| LPP150-21.5-18.5/4 | 18.5 | 1480 | 230 | 21.5 | 290 | 23 | 3 | |
| LPP150-50-45/4 | 45 | 1480 | 200 | 50 | 260 | 52 | 2 | |
| LPP150-40-37/4 | 37 | 1480 | 200 | 40 | 260 | 44 | 2 | |
| LPP150-33-30/4 | 30 | 1480 | 200 | 33 | 300 | 36 | 3.5 | |
| LPP150-25-22/4 | 22 | 1480 | 200 | 25 | 260 | 28 | 3.5 | |
| LPP150-25-30/4 | 30 | 1480 | 300 | 25 | 360 | 31 | 4.1 | |
| LPP150-21-18.5/4 | 18.5 | 1480 | 200 | 21 | 260 | 24 | 3 | |
| LPP150-17-15/4 | 15 | 1480 | 200 | 17 | 260 | 20 | 3 | |
| LPP150-12.5-11/4 | 11 | 1480 | 200 | 12.5 | 260 | 16 | 3 | |
| LPP200-34-75/4 | 75 | 1480 | 600 | 34 | 659 | 41 | 5.5 | |
| LPP200-28-55/4 | 55 | 1480 | 560 | 28 | 656 | 32 | 5.5 | |
| LPP200-22.5-45/4 | 45 | 1480 | 521 | 22.5 | 662 | 27 | 5.25 | |
| LPP200-55-75/4 | 75 | 1480 | 300 | 55 | 420 | 61 | 5.5 | |
| LPP200-44-55/4 | 55 | 1480 | 280 | 44 | 360 | 50 | 5.5 | |
| LPP200-38-45/4 | 45 | 1480 | 262 | 38 | 340 | 45 | 5.5 | |
| LPP200-32-37/4 | 37 | 1480 | 245 | 32 | 320 | 38 | 5.5 | |
| LPP250-50-110/4 | 110 | 1480 | 550 | 50 | 715 | 58 | 4.7 | |
| LPP250-44-90/4 | 90 | 1480 | 500 | 44 | 650 | 50 | 4.7 | |
| LPP250-37-75/4 | 75 | 1480 | 460 | 37 | 645 | 44 | 4.7 | |
| LPP200-36-75/4 | 75 | 1480 | 500 | 36 | 650 | 40 | 4.8 | |
| LPP200-18-37/4 | 37 | 1480 | 500 | 18 | 600 | 23 | 5.4 | |
| LPP200-15-30/4 | 30 | 1480 | 500 | 15 | 600 | 20 | 5.4 | |
| LPP200-18-18.5/4 | 18.5 | 1480 | 300 | 18 | 390 | 20 | 3.5 | |
| LPP200-15-15/4 | 15 | 1480 | 300 | 15 | 390 | 18 | 3.5 | |
| LPP250-50-132/4 | 132 | 1480 | 630 | 50 | 760 | 60 | 5.8 | |
| LPP250-40-110/4 | 110 | 1480 | 630 | 40 | 730 | 53 | 5.8 |
