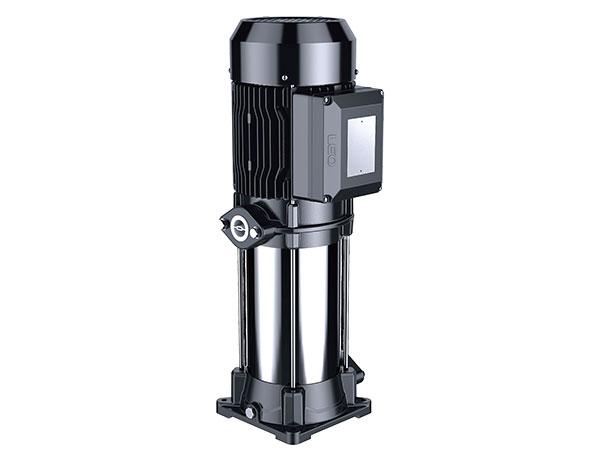

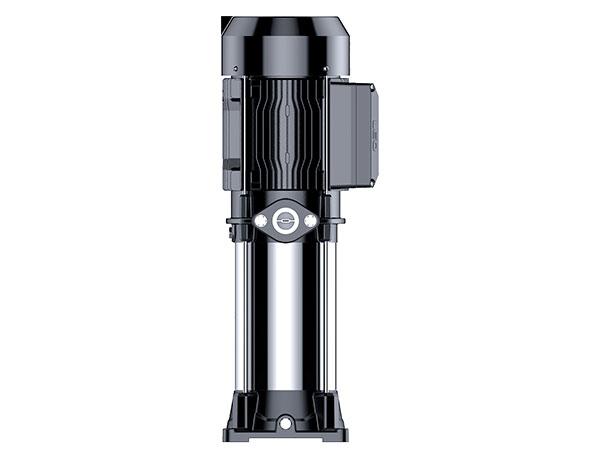

Pompe centrifuge multicellulaire verticale EVS
Applications
La pompe centrifuge multicellulaire verticale EVS est adéquate pour le transfert de liquide à faible viscosité, non-inflammable et non-explosif, ne contenant pas de particules solides ni de fibres. Elle est aussi applicable dans l’approvisionnement en eau et le drainage pour des bâtiments de grande hauteur, la filtration et le transfert à des stations de traitement des eaux, la surpression dans des tuyauteries principales, le système de nettoyage et de lavage, l’alimentation de chaudières, la circulation d’eau de refroidissement, le système de traitement des eaux, le système auxiliaire, l’équipement de support, le système ultra-filtration et l’unité d'osmose inverse.
Conditions d’exploitation:
Impulseur, diffuseur et cylindre AISI304
Arbre soudé en acier inoxydable
Température du liquide: +4℃ ~ +60℃
Admission et sortie d’eau en fonte avec traitement spécial antirouille
Valeur du pH du liquide: 6.5 - 8.5
Pression opérationnelle max: 15 bar
Altitude: jusqu’à 1000 m
Palier C&U
Spécifications du moteur:
Moteur avec enroulement en cuivre
Classe d’isolation: F
Indice de protection: IP55
Température ambiante max: 40°C

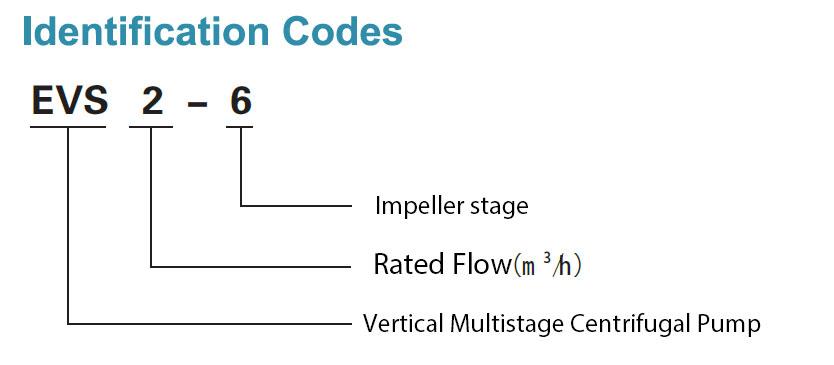

Codes d’identification
EVS 2 - 6
Etage de l’impulseur
Débit nominal (m3/h)
Pompe centrifuge multicellulaire verticale
Dimensions
| Modèle |
A |
B |
C |
D |
E |
F |
Entrée |
Sortie |
|
| EVS2-6 |
587 |
241.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS2-7 |
612 |
266.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS2-8 |
637 |
291.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|

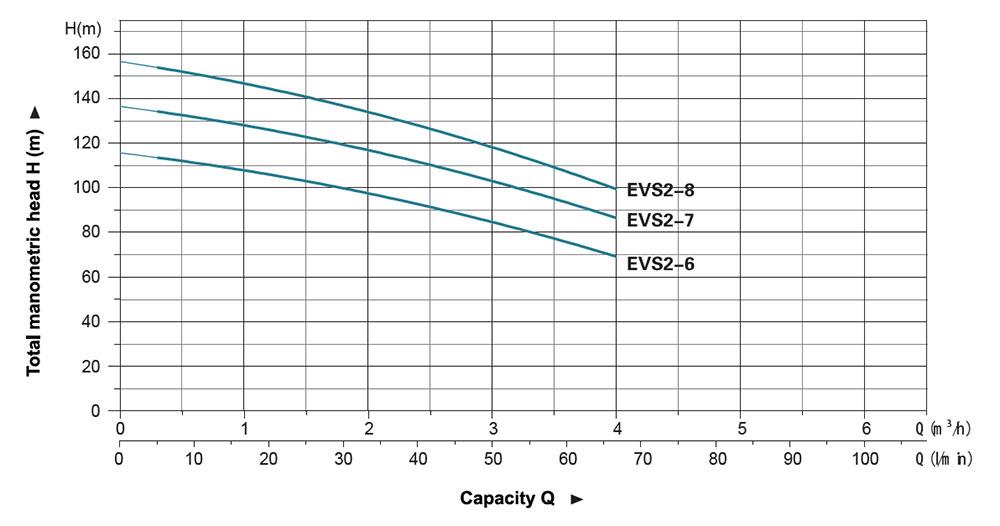

Courbes de performance hydraulique
Informations sur l’emballage
| Modèle |
Poids brut (Kgs) |
Longueur (mm) |
Largeur (mm) |
Hauteur (mm) |
Quantité (PCS/20'TEU) |
|
| EVS2-6 |
41.44 |
730 |
330 |
370 |
336 |
|
| EVS2-7 |
43.97 |
730 |
330 |
370 |
336 |
|
| EVS2-8 |
44.74 |
730 |
330 |
370 |
336
|
|
Dimensions
| Modèle |
A |
B |
C |
D |
E |
F |
Entrée |
Sortie |
|
| EVS4-6 |
587 |
241.5 |
248 |
126.5 |
230 |
134 |
G1 |
G1 |
|
| EVS4-7 |
612 |
266.5 |
248 |
126.5 |
238.5 |
141 |
G1 |
G1 |
|
| EVS4-8 |
637 |
291.5 |
248 |
126.5 |
238.5 |
141 |
G1 |
G1
|
|

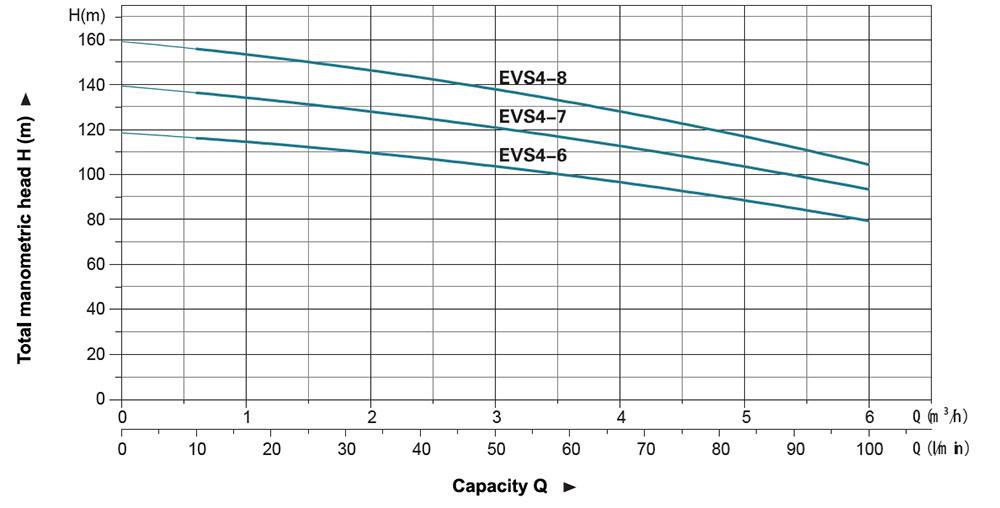

Courbe de performance hydraulique
Informations sur l’emballage
| Modèle |
Poids brut (Kgs) |
Longueur (mm) |
Largeur (mm) |
Hauteur (mm) |
Quantité (PCS/20'TEU) |
|
| EVS4-6 |
43.2 |
730 |
330 |
370 |
336 |
|
| EVS4-7 |
47.38 |
730 |
330 |
370 |
336 |
|
| EVS4-8 |
48.15 |
730 |
330 |
370 |
336
|
|

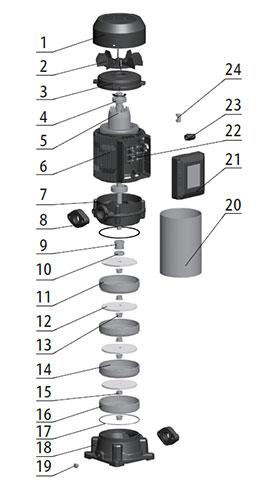

Table des matières de la pompe centrifuge multicellulaire verticale EVS
| No. |
Parties |
Matériaux |
| 1 |
Capot de ventilateur |
08F |
| 2 |
Ventilateur |
PP |
| 3 |
Cache arrière |
Fonte |
| 4 |
Palier |
|
| 5 |
Rotor |
|
| 6 |
Stator |
|
| 7 |
Base du moteur |
Fonte |
| 8 |
Bride ovale |
Fonte |
| 9 |
Garniture mécanique |
Céramique/Carbone |
| 10 |
Douille-cliquet |
AISI304 |
| 11 |
Diffuseur |
AISI304 |
| 12 |
Impulseur |
AISI304 |
| 13 |
Manchon |
AISI304 |
| 14 |
Diffuseur avec palier |
AISI304 |
| 15 |
Douille de guidage |
AISI304 |
| 16 |
Diffuseur primaire |
AISI304 |
| 17 |
Anneau O |
NBR |
| 18 |
Base |
Fonte |
| 19 |
Prise de drainage |
|
| 20 |
Cylindre |
AISI304 |
| 21 |
Boîte à bornes |
ABS |
| 22 |
Base de câble |
|
| 23 |
Porte-câble |
|
| 24 |
Clip pour câble |
|
