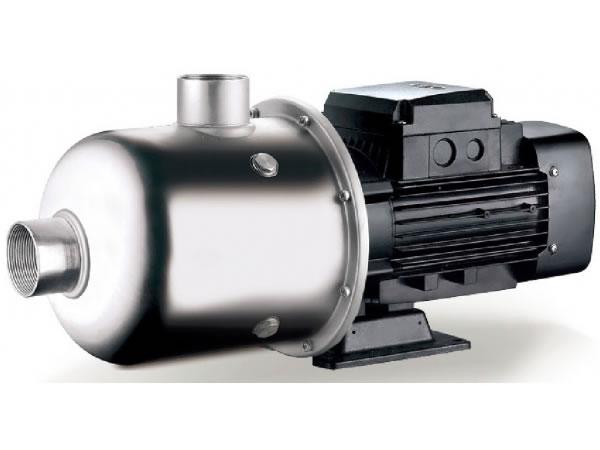

Pompe horizontale multicellulaire en acier inoxydable EDH(10)

EDH(10)

Applications
Elle est applicable dans l'approvisionnement en eau des ménages, support d'équipement, pressurisation des canalisations, arrosage du jardin, arrosage des légumes de serre, pisciculture, aviculture, industrie et exploitation minière, approvisionnement en eau, drainage des entreprises et des immeubles de grande hauteur, climatisation centrale, système de chauffage centralisé, etc.

Pompe
- Arbre AISI 304
- Température max du liquide: + 85 ℃
- Altitude: Jusqu'à 1000m
- Aspiration maximale: 8m
- Pression d'entrée max: Limitée par la pression max de fonctionnement

Moteur
- Enroulement en cuivre
- Moteur monophasé avec protecteur thermique
- Classe d’isolation: F
- Indice de protection: IP44
- Température ambiante max: + 40 ℃

Données techniques
Modèle Puissance Q(m³/h) 0 2 4 6 7 8 9 10 11 12 13 14
Monophasé KW HP Q(l/min) 0 33 67 100 117 133 150 167 183 200 217 233
EDH(m)10-10 0.75 1 H(m) 9.4 9.6 9.5 9.1 8.7 8.3 7.8 7.1 6.4 5.4 4.4 3.1
EDH(m)10-20 19.2 18.8 18.7 17.9 17.1 16.3 15.3 13.9 12.4 10.7 8.4 6.2
EDH(m)10-30 1.1 1.5 28.5 28.7 28.7 27.5 26.5 25.2 23.6 21.7 19.3 17 14 10
EDH(m)10-40 1.5 2 37 39.9 40.1 38.7 37.2 35.9 33.9 31.6 28.7 24.9 19.7 15.9
EDH(m)10-50 2.2 3 48.3 48.8 49.3 47.2 45.4 43.6 41 38.2 34.2 30 24.5 18
Courbe de performance hydraulique
Tableau des matériaux
No. Parties Matériaux
1 Corps de pompe AISI 304/AISI 316
2 Support ZL 102
3 Plaque inférieure Fonte
4 Stator
5 Rotor
6 Palier
7 Cache arrière ZL 102
8 Ventilateur PP
9 Capot de ventilateur 08F
10 Capot de support AISI 304
11 Garnitures mécaniques Carbone / Céramique
12 Diffuseur 3 AISI 304
13 Diffuseur 2 AISI 304
14 Manchon AISI 304
15 Impulseur AISI 304
16 Douille d'écartement AISI 304
17 Plaque de pression AISI 304
18 Diffuseur 1 AISI 304
