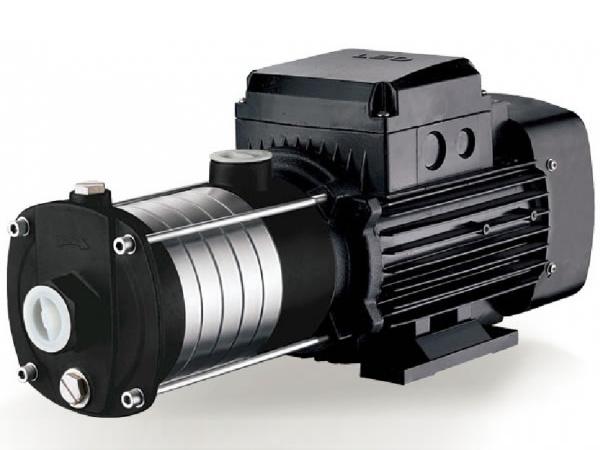

Pompe horizontale multicellulaire en acier inoxydable ECH(10)

Applications
Elle est applicable dans l'approvisionnement en eau des ménages, support d'équipement, pressurisation des canalisations, arrosage du jardin, arrosage des légumes de serre, pisciculture, aviculture, industrie et exploitation minière, approvisionnement en eau, drainage des entreprises et des immeubles de grande hauteur, climatisation centrale, système de chauffage centralisé, etc.

Pompe
- Arbre AISI 304
- Température max du liquide: + 85 ℃
- Altitude: Jusqu'à 1000m
- Aspiration maximale: 8m
- Pression d'entrée max: Limitée par la pression max de fonctionnement

Moteur
- Enroulement en cuivre
- Moteur monophasé avec protecteur thermique
- Classe d’isolation: F
- Indice de protection: IP44
- Température ambiante max: + 40 ℃

Données techniques

Modèle	Puissance		Q(m³/h)	0	1	2	3	4	5	6	7	8	9	10	11	12
Modèle	KW	HP	Q(l/min)	0	17	33	50	67	83	100	117	133	150	167	183	200
ECH(m)10-10	0.75	1	H(m)	10.1	10	9.8	9.7	9.6	9.4	9.1	8.7	8.2	7.7	6.8	5.8	4.8
ECH(m)10-20	0.75	1		19.5	19.3	19	18.9	18.7	18.4	17.9	17.1	16.3	15.3	14	12.5	10.6
ECH(m)10-30	1.1	1.5		29.3	28.9	28.6	28.5	28.3	27.7	27.1	26.3	24.9	23.4	21.4	19.3	16.9
ECH(m)10-40	1.5	2		40	40	39.6	39.7	39.8	39.2	38.6	37.6	35.9	33.9	31.2	28.2	24.6
ECH(m)10-50	2.2	3		49.9	49.6	49.2	48.9	49.1	48.6	47.8	46.4	44.4	42.2	39.5	35.9	31.1

Courbe de performance hydraulique

Tableau des matériaux

No.	Parties	Matériaux
1	Plaque inférieure	Q235
2	Support	Fonte/AISI 304
3	Stator
4	Boîte à bornes	ABS
5	Palier
6	Rotor
7	Cache arrière	ZL 102
8	Ventilateur	PP
9	Capot de ventilateur	08F
10	Garnitures mécaniques	Carbone / Céramique
11	Diffuseur	AISI 304
12	Manchon	AISI 304
13	Impulseur	AISI 304
14	Corps de pompe	Fonte/AISI 304
