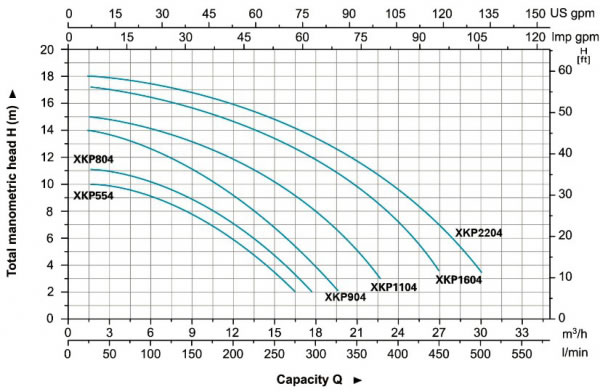

Modèle | Puissance | Q(m³/h) | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 |
W | Q(l/min) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
600 | H (m) | 9.7 | 9 | 8 | 6 | 3.2 | 0.5 | ˗ | ˗ | ˗ | ˗ | |
800 | 10.8 | 10.3 | 8.8 | 7 | 4.5 | 1.5 | ˗ | ˗ | ˗ | ˗ | ||
900 | 13.2 | 12.3 | 11.1 | 9.2 | 6.5 | 3.4 | 0.2 | ˗ | ˗ | ˗ | ||
1100 | 14.8 | 14.2 | 13.2 | 12 | 10.3 | 8 | 4.8 | ˗ | ˗ | ˗ | ||
1600 | 16.8 | 16.3 | 15.5 | 14.5 | 13.5 | 12 | 9.6 | 7 | 3.5 | ˗ | ||
2200 | 17.8 | 17.3 | 16.5 | 16 | 14.8 | 13.4 | 11.7 | 9.5 | 6.5 | 3.3 |

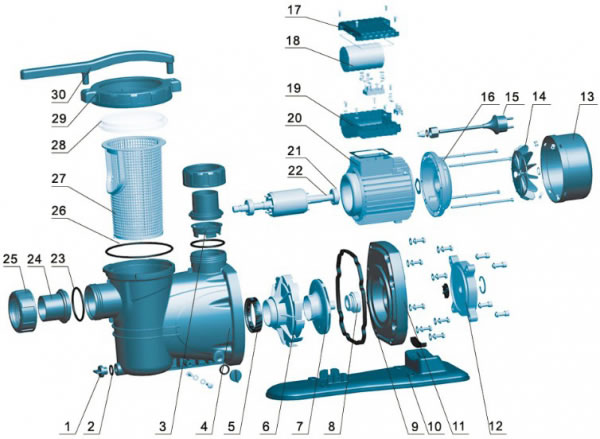

No. | Parties | Matériaux | No. | Parties | Matériaux |
1 | Bouchon de vidange | PP | 16 | Cache arrière | ZL 102 |
2 | Anneau O | NBR | 17 | Couvercle de condensateur | ABS |
3 | Corps de soupape | PP | 18 | Condensateur | |
4 | Corps de pompe | PP | 19 | Boîte à bornes | ABS |
5 | Anneau O | NBR | 20 | Stator | |
6 | Diffuseur | PP | 21 | Palier | |
7 | Impulseur | PPO | 22 | Rotor | |
8 | Garnitures mécaniques | Carbone / Céramique | 23 | Anneau O | NBR |
9 | Anneau O | NBR | 24 | Connecteur | PVC |
10 | Plaque inférieure | PP | 25 | Ecrou | ABS |
11 | Support de plastique | PP | 26 | Anneau O | EPDM |
12 | Support de pompe | ZL 102 | 27 | Crible | PP |
13 | Capot du ventilateur | PP | 28 | Capot de pompe | PC |
14 | Ventilateur | PP | 29 | Ecrou du capot de pompe | PA6 |
15 | Câble | 30 | Clé | PP |
