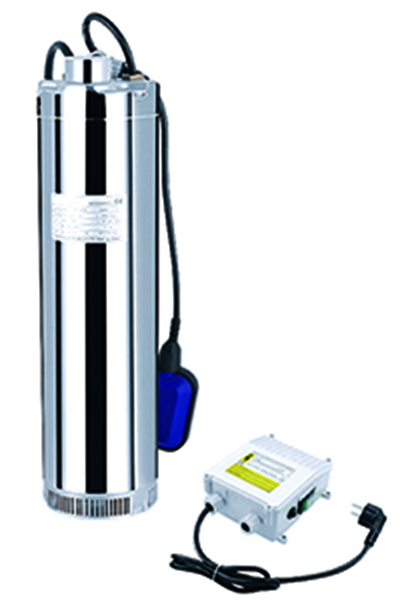

Pompe de puits toute en inox 5DW

Pompe de puits toute en inox 5DW

Application
- Pompage pour puits et réservoirs
- Pour des applications domestiques et industrielles
- Pour l'arrosage, l'irrigation

Pompe
- Température maximale de liquid: +35°C
- Immersion minimale: 100 mm
- Immersion maximale: 20 m
- Diamètre pompe: 5"

Moteur
- Moteur rembobinable
- Monophasé: 220 - 240V/50Hz
- Triphasé: 380 - 415V /50Hz
- Taille du câble: 15 m
- Classe d'isolation: F
- Classe de protection: IP68

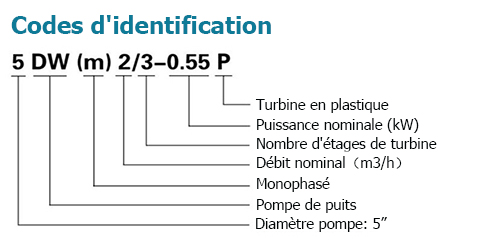

Codes d'identification
Données techniques du 5DW-P
Modèle P2 Livraison n≈2850 1/min
Q (m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5 5
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75 83.2
5DWm2/3-0.55P 5DW2/3-0.55P 0.55 0.75 H(m) 38 35 33 31 28.5 25 20.5 16.5 12 7
5DWm2/4-0.6P 5DW2/4-0.6P 0.6 0.8 49 46 43.5 40 37 32.5 27.5 22 16 10
5DWm2/5-0.75P 5DW2/5-0.75P 0.75 1 60 56 52.5 48.5 44 39 33 26 19 11
5DWm2/6-0.9P 5DW2/6-0.9P 0.9 1.2 73 68 64 60 54 48 40.5 32 23 14.5
5DWm2/7-1.1P 5DW2/7-1.1P 1.1 1.5 85 80 76 70 65 57 48 38.5 30 18
5DWm2/8-1.3P 5DW2/8-1.3P 1.3 1.75 97 91 87 80 74 65 55 44 32 20

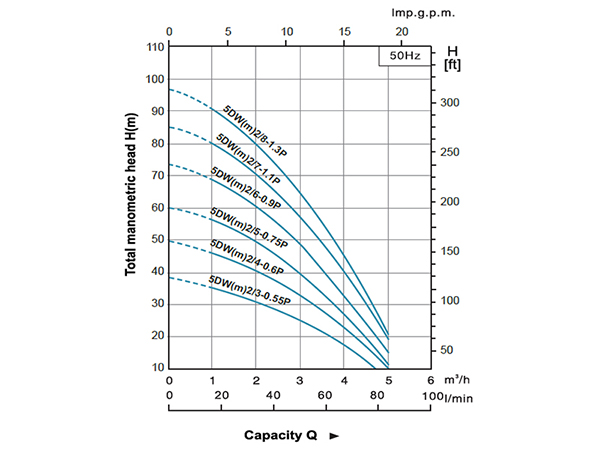

Performances Hydrauliques du 5DW-P
Données techniques du 5DW2
Modèle P2 Livraison n≈2850 1/min
Q (m³/h) 0 1 1.5 2 2.5 3 3.5 4 4.5
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 16.6 25 33.3 41.6 50 58.3 66.6 75
5DWm2/3-0.55 5DW2/3-0.55 0.55 0.75 H(m) 33 31 29.5 27.5 25 22 19 16 12
5DWm2/4-0.55 5DW2/4-0.55 0.55 0.75 44 41.5 39.5 36.5 33.5 29.5 25.5 21 16
5DWm2/5-0.75 5DW2/5-0.75 0.75 1 53 49.5 47 44 40 35 30 25 19
5DWm2/6-0.9 5DW2/6-0.9 0.9 1.2 65 61 58 54 49 43 37 30.5 23
5DWm2/7-0.9 5DW2/7-0.9 0.9 1.2 76.5 71 67.5 62.5 57.5 52.5 46 40 32.5
5DWm2/8-1.1 5DW2/8-1.1 1.1 1.5 87.5 81 77 71.5 66 60 52.5 46 37

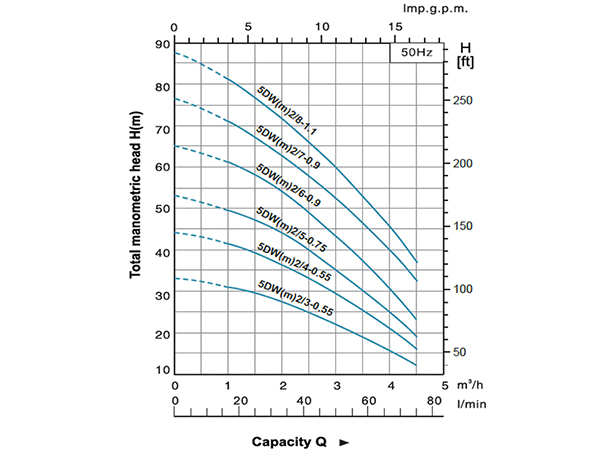

Performances Hydrauliques du 5DW2
Données techniques du 5DW4
Modèle P2 Livraison n≈2850 1/min
Q (m³/h) 0 2.5 3 3.5 4 4.5 5 6 7 8
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 41.6 50 58.3 66.6 75 83.3 100 116 133
5DWm4/4-0.9 5DW4/4-0.9 0.9 1.2 H(m) 43 39 38 36.5 35 33 30 25.5 19.5 13
5DWm4/5-1.1 5DW4/5-1.1 1.1 1.5 53 48 46.5 45 43 40 37.5 32 24 15
5DWm4/6-1.1 5DW4/6-1.1 1.1 1.5 66 60 58 56 54 51.5 49 42 34 20.5
5DWm4/7-1.5 5DW4/7-1.5 1.5 2 77 70 68 65.5 63 60 57 49 39.5 24
5DWm4/8-1.5 5DW4/8-1.5 1.5 2 88 80 77.5 75 72 68.5 65 56 45 27.5
Performances Hydrauliques du 5DW4
Données techniques du 5DW8
Modèle P2 Livraison n≈2850 1/min
Q (m³/h) 0 5 6 7 8 9 10 11
1~
220-240V 		3~
380-415V 		Kw HP Q (l/min) 0 83.3 100 116 133 150 166 183
5DWm8/3-1.1 5DWm8/3-1.1 1.1 1.5 H(m) 34.5 29.5 28 26.5 24.5 22.5 20 16.5
5DWm8/4-1.5 5DWm8/4-1.5 1.5 2 45.5 39 37 35 35 30 26.5 22.5

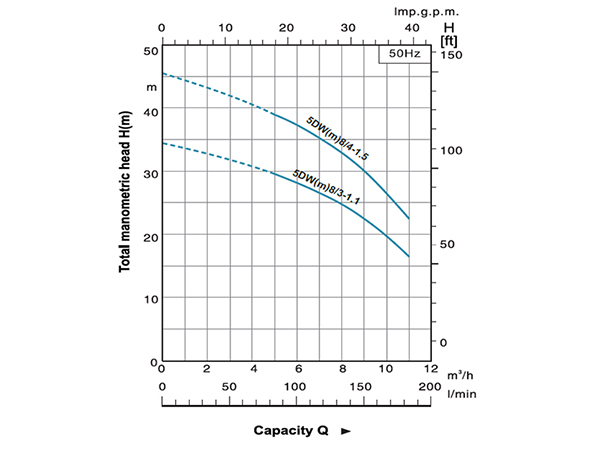

Performances Hydrauliques du 5DW8
Tableau des matériaux
No Composants Matériaux
5DW-P 5DW
5 Coiffe Fonte-fer (Standard)
Fonte Cu & AISI 304 Optionel 		Fonte Cu (Standard)
AISI 304 Optionel
7 Logement du roulement
6 Logement du roulement supérieur Aluminum die casting
10 Seal bracket AISI 304 AISI 304
11 Boîtier du moteur AISI 304 AISI 304
12 Boîtier exterieur AISI 304 AISI 304
13 Boîtier de la pompe AISI 304 AISI 304
14 Turbine PPO AISI 304
15 Diffuseur PPO AISI 304
17 Suction interconnector AISI 304
17a Coupling ring PPO /
22 Support Assemblage PPO /
25 Crépine AISI 304
27 Stator
28 Rotor
31a,b Roulement
32 Condensateur
34a Garnitures méchaniques Carbone/Céramique
34b Garnitures méchaniques Sic/Sic
36a,b,c Joint torique NBR
38 Housse de l'arbre AISI 304
39 Palier lisse PU /
40 Anneau serre-joint / Fonte Cu
40a plaque de serrage AISI 304 /
40b Plaque de vérouillage AISI 304 /
41a Cale d'épaisseur / AISI 304
41b Support pompe AISI 304 /
46 Anneau élastique AISI 304 /
47 Câble H07RN-F
