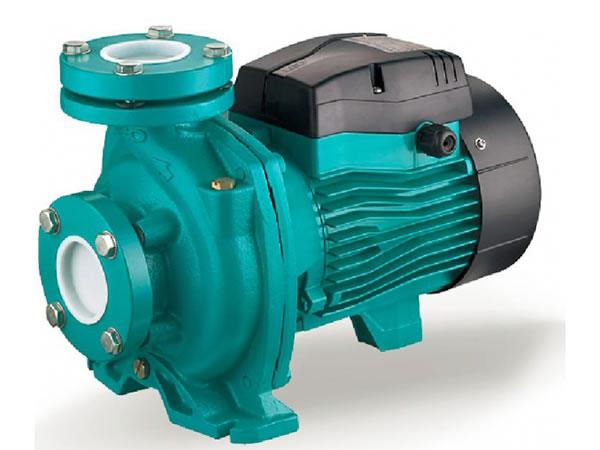

Pompe centrifuge ACm-BF

Pompe centrifuge ACm-BF

Applications
- Peut être utilisée pour transférer l'eau propre ou autres liquides similaires à l'eau en termes de propriétés physiques et chimiques.
- Convient pour une utilisation dans l'industrie et l'approvisionnement en eaux en milieu urbain, la surpression pour bâtiments de grande hauteur, l’irrigation des jardins, la lutte contre l'incendie, le transfert d'eau à longue distance, la ventilation de chauffage, le contrôle de l'air, la circulation, la surpression de l'eau froide et chaude, l'équipement de support, etc.

Pompe
- Support et corps de pompe en fonte antirouille
- Arbre AISI 304
- Température max du liquide: + 40 ℃
- Aspiration maximale: +8 m

Moteur
- Palier C&U
- Enroulement en cuivre
- Moteur monophasé avec protection thermique intégrée (≤1.5KW)
- Classe d'isolation: F
- Indice de protection: IPX4
- Température ambiante max: + 40 ℃

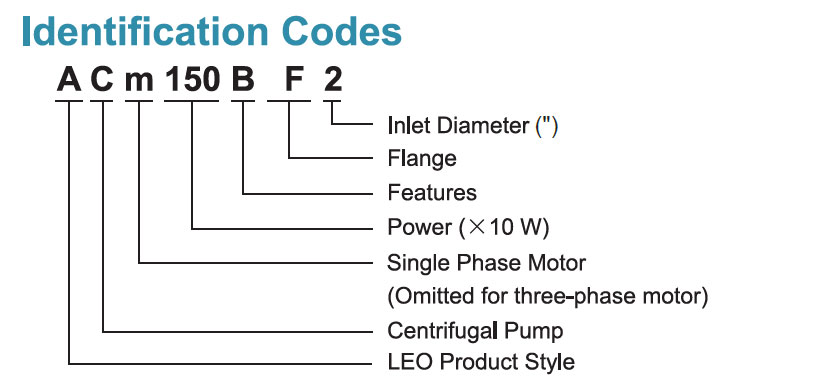

Codes d’identification
Données techniques
Modèle Puissance Q(m³/h) 0 12 18 24 30 36 42 48 54 60 66 72 84 96
Monophasé Triphasé KW HP Q(l/min) 0 200 300 400 500 600 700 800 900 1000 1100 1200 1400 1600
ACm110BF2 AC110BF2 1.1 1.5 H
(m)
19.5 18.5 16.5 13 8.5 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm110BF3 AC110BF3 1.1 1.5 12.5 12.5 21.1 11.5 10.5 9.5 8.4 7.1 5.5 ˗ ˗ ˗ ˗ ˗
ACm150BF2 AC150BF2 1.5 2 22 20.5 18.3 14.5 9.5 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm150BF3 AC150BF3 1.5 2 14.5 14.3 14 13.5 12.8 12 11.2 9.9 8.4 6 ˗ ˗ ˗ ˗
ACm220BF3 AC220BF3 2.2 3 17.5 17.3 17.1 16.5 16 15.2 14.2 14.2 11.7 10 7.2 ˗ ˗ ˗
ACm400BF4 AC400BF4 4 5.5 16.5 ˗ ˗ 16 15.8 15.5 15.3 15.3 15 14.7 14.4 14 13.2 12.1

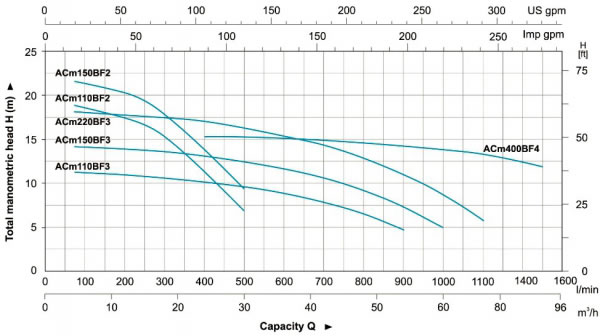

Courbe de performance hydraulique

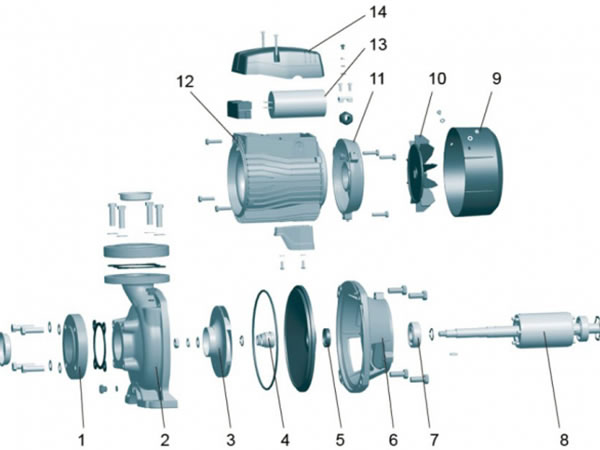

Tableau des matériaux
No. Parties Matériaux
1 Bride HT 200
2 Corps de pompe HT 200
3 Impulseur AISI 304/Laiton HT200
4 Garnitures mécaniques Carbone / Céramique
5 Joint d'huile
6 Support HT 200
7 Palier
8 Rotor
9 Capot de ventilateur PP
10 Ventilateur PP
11 Cache arrière HT 200
12 Stator
13 Condensateur
14 Boîte à bornes PC/ABS
