Pompe centrifuge ACm-B3(4)

Pompe centrifuge ACm-B3(4)

Applications
- Peut être utilisée pour transférer l'eau propre ou autres liquides similaires à l'eau en termes de propriétés physiques et chimiques.
- Convient pour une utilisation dans l'industrie et l'approvisionnement en eaux en milieu urbain, la surpression pour bâtiments de grande hauteur, l’irrigation des jardins, la lutte contre l'incendie, le transfert d'eau à longue distance, la ventilation de chauffage, le contrôle de l'air, la circulation, la surpression de l'eau froide et chaude, l'équipement de support, etc.

Pompe
- Support et corps de pompe en fonte antirouille
- Arbre AISI 304
- Température max du liquide: + 40 ℃
- Aspiration maximale: +8 m

Moteur
- Palier C&U
- Enroulement en cuivre
- Moteur monophasé avec protection thermique intégrée(≤1.5KW)
- Classe d'isolation: F
- Indice de protection: IPX4
- Température ambiante max: + 40 ℃

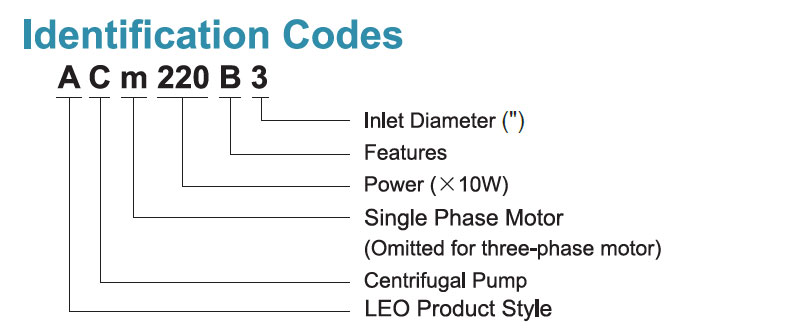

Codes d’identification
Données techniques
Modèle Puissance Q(m³/h) 0 12 18 24 30 36 42 48 54 60 66 71
Monophasé Triphasé KW HP Q(l/min) 0 200 300 400 500 600 700 800 900 1000 1100 1200
ACm110B3 AC110B3 1.1 1.5 H (m) 12.5 12.5 12.1 11.5 10.5 9.5 8.4 7.1 5.5 ˗ ˗ ˗
ACm110B4 AC110B4 1.1 1.5 12.5 12.5 12.1 11.5 10.5 9.5 8.4 7.1 5.5 ˗ ˗ ˗
ACm150B3 AC150B3 1.5 2 14.5 14.3 14 13.5 12.8 12 11.2 9.9 8.4 6 ˗ ˗
ACm150B4 AC150B4 1.5 2 14.5 14.3 14 13.5 12.8 12 11.2 9.9 8.4 6 ˗ ˗
ACm220B3 AC220B3 2.2 3 17.5 17.3 17.1 16.5 16 15.2 14.2 13.2 11.7 10 7.2 ˗
ACm220B4 AC220B4 2.2 3 17.5 17.3 17.1 16.5 16 15.2 14.2 13.2 11.7 10 7.2 ˗
ACm300B3 AC300B3 3 4 20 19.8 19.6 19.5 19 18.3 17.5 16.2 14.6 13 11.5 10
ACm300B4 AC300B4 3 4 20 19.8 19.6 19.5 19 18.3 17.5 16.2 14.6 13 11.5 10

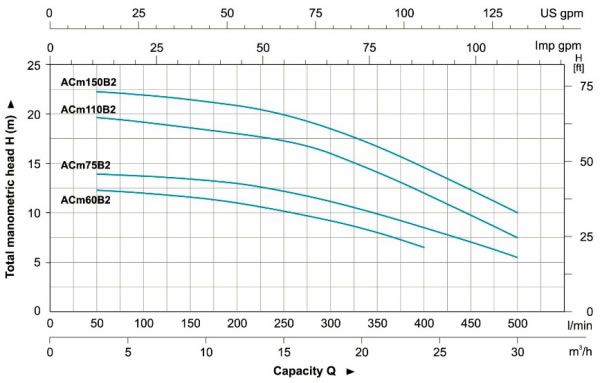

Courbe de performance hydraulique

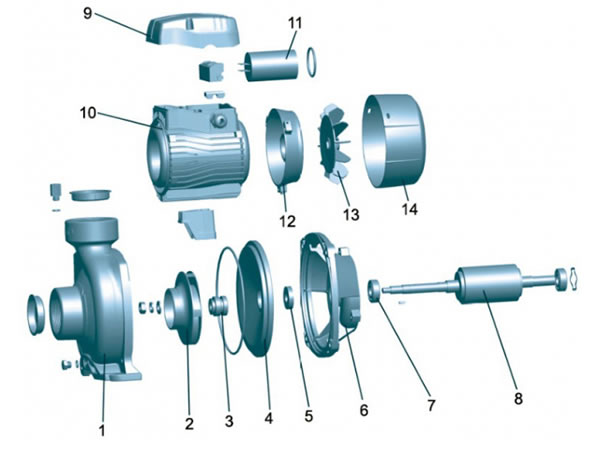

Tableau des matériaux
No. Parties Matériaux
1 Bouchon de remplissage HPb59-1
2 Corps de pompe HT 200
3 Impulseur Laiton
4 Anneau O NBR
5 Garnitures mécaniques Carbone / Céramique
6 Capot du support HT 200
7 Joint d'huile
8 Support HT 200
9 Palier
10 Rotor
11 Bornier PC
12 Condensateur
13 Boîte à bornes ABS
14 Stator
15 Cache arrière ZL 102
16 Ventilateur PP
17 Capot de ventilateur PP
