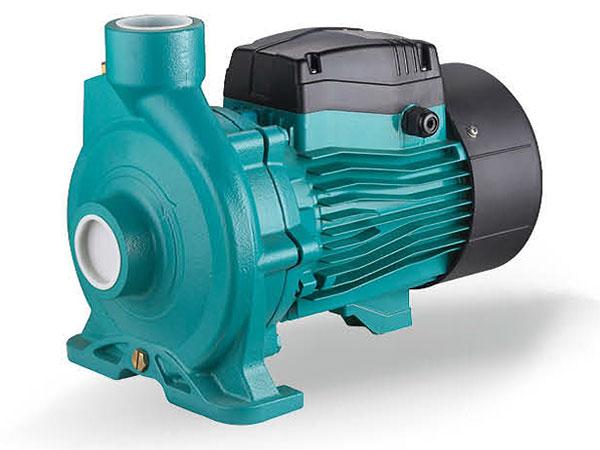

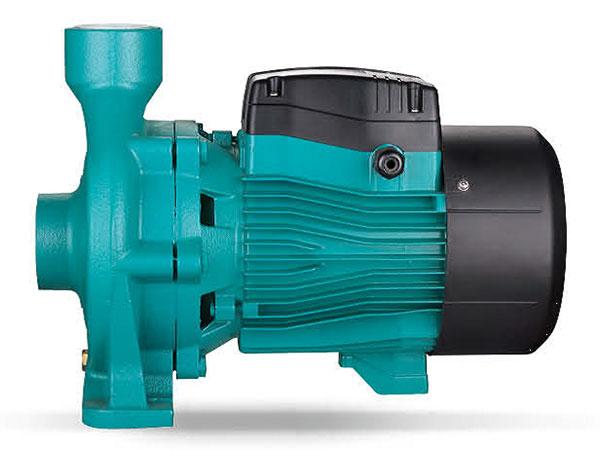

Pompe centrifuge ACm-CH2

  • Pompe centrifuge ACm-CH2
  • Pompe centrifuge ACm-CH2

Applications
- Peut être utilisée pour transférer l'eau propre ou autres liquides similaires à l'eau en termes de propriétés physiques et chimiques.
- Convient pour une utilisation dans l'industrie et l'approvisionnement en eaux en milieu urbain, la surpression pour bâtiments de grande hauteur, l’irrigation des jardins, la lutte contre l'incendie, le transfert d'eau à longue distance, la ventilation de chauffage, le contrôle de l'air, la circulation, la surpression de l'eau froide et chaude, l'équipement de support, etc.

Pompe
- Support et corps de pompe en fonte antirouille
- Arbre AISI 304
- Température max du liquide: + 40 ℃
- Aspiration maximale: +8 m

Moteur
- Palier C&U
- Enroulement en cuivre
- Classe d'isolation: F
- Indice de protection: IPX4
- Température ambiante max: + 40 ℃

Codes d’identification
Données techniques
Modèle Puissance Q(m³/h) 0 6 9 12 15 18 24 27 30 36 42 48 54
Monophasé Triphasé KW HP Q(l/min) 0 100 150 200 250 300 400 450 500 600 700 800 900
ACm220CH2 AC220CH2 2.2 3 H
(m)
31 30 29.5 28.5 27.5 26 21.5 18.5 ˗ ˗ ˗ ˗ ˗
ACm300CH2 AC300CH2 3 4 38 37.5 37 36 34.5 33 28.5 25.5 ˗ ˗ ˗ ˗ ˗
ACm400CH2 AC400CH2 4 5.5 49 48 47 46 45 43.5 39.5 37 ˗ ˗ ˗ ˗ ˗
˗ AC550CH2 5.5 7.5 54 52.5 52 51 50 49 46 44 42 ˗ ˗ ˗ ˗
ACm300C2 AC300C2 3 4 30 29.5 29 28.5 28 27 25 23.5 22 19.5 15.5 11.5 ˗
ACm400C2 AC400C2 4 5 39 38.5 38 37.5 37 36 34 32.5 31 28 24 18.5 13
˗ AC550C2 5.5 7.5 46.5 45.5 45 44.5 43.5 42.5 40 38.5 37 33 28 22 15
˗ AC750C2 7.5 10 56.5 55 55 54.5 53.5 52.5 50 48.5 46.5 42 36.5 30.5 20
˗ AC750C4 7.5 10 52.5 52 52 51.5 51 50.5 48 46.5 44.5 40 35.5 30.5 24

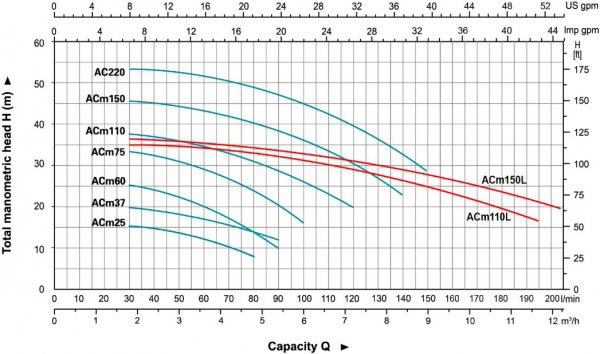

Courbe de performance hydraulique

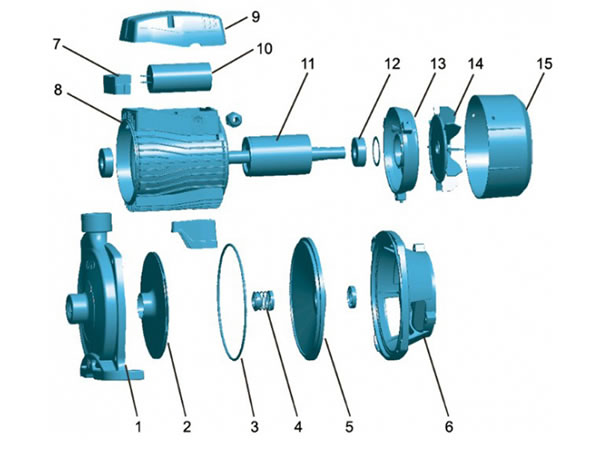

Tableau des matériaux
No. Parties Matériaux
1 Corps de pompe HT 200
2 Impulseur Laiton AISI 304
3 Garnitures mécaniques Carbone / Céramique
4 Capot de support HT 200
5 Joint d'huile
6 Support HT 200
7 Palier
8 Rotor
9 Capot de ventilateur PP
10 Ventilateur PP
11 Cache arrière ZL 102
12 Stator
13 Condensateur
14 Bornier ABS
