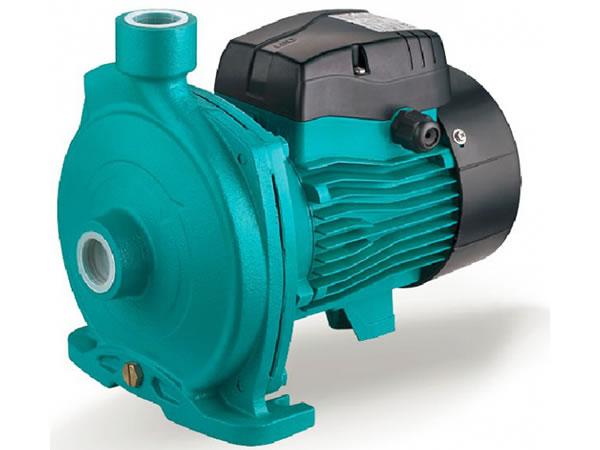

Pompe centrifuge ACm

Pompe centrifuge ACm

Applications
- Peut être utilisée pour transférer l'eau propre ou autres liquides similaires à l'eau en termes de propriétés physiques et chimiques.
- Convient pour une utilisation dans l'industrie et l'approvisionnement en eaux en milieu urbain, la surpression pour bâtiments de grande hauteur, l’irrigation des jardins, la lutte contre l'incendie, le transfert d'eau à longue distance, la ventilation de chauffage, le contrôle de l'air, la circulation, la surpression de l'eau froide et chaude, l'équipement de support, etc.

Pompe
- Support et corps de pompe en fonte antirouille
- Arbre AISI 304
- Température max du liquide: + 40 ℃
- Aspiration maximale: +8 m

Moteur
- Palier C&U
- Moteur avec enroulement en cuivre
- Moteur monophasé avec protecteur thermique intégré
- Classe d'isolation: F
- Indice de protection: IPX4
- Température ambiante max: + 40 ℃

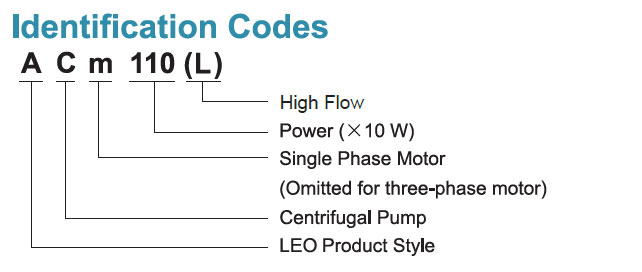

Codes d’identification
Données techniques:
Modèle Puissance Q(m³/h) 0 0.6 0.9 1.2 1.8 2.4 3 3.6 4.2 4.5 4.8 5.4 6 6.6 7.2 7.8 8.4 9 9.6 10.8 11.7 12.6
Monophasé Triphasé KW HP Q(l/min) 0 10 15 20 30 40 50 60 70 75 80 90 100 110 120 130
ACm25 ˗ 0.25 0.3 H
(m)
17 16.5 16.2 16 15.5 14.5 13.5 12.5 10.5 9.5 8 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm37 ˗ 0.37 0.5 23 21.5 21 21 20.5 19.5 18 17 15.5 14.5 14 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm60 AC60 0.6 0.8 27 26.5 26.2 26 25 24.5 22.5 20 17 15.5 14 10 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm75 AC75 0.75 1 36 35 34 33.5 33 32 31 29 27 26 23.5 20 16 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm110 AC110 1.1 1.5 40 39 38 38 37.5 37 36 35 33 32 31 29 26 23 20 ˗ ˗ ˗ ˗ ˗ ˗ ˗
ACm150 AC150 1.5 2 48 47.5 47 46.5 45.5 44.5 43.5 42.5 41.5 41 40.5 39 37 34.5 31 27 22 ˗ ˗ ˗ ˗ ˗

AC220 2.2 3 55 54.5 53 53.5 53 52.5 51.5 50.5 49.5 48 48.5 47 45.5 43.5 40 36.5 32.5 28 ˗ ˗ ˗ ˗
ACm110L AC110L 1.1 1.5 34.5 34.3 34.2 34.1 34 33.8 33.5 33 32.5 32.3 32 31 30.5 29.5 28.5 27.5 26.5 25 23.5 20 16.5 ˗
ACm150L AC150L 1.5 2 37.5 37.2 37 36.9 36.6 36.2 35.8 35.4 35 34.8 34.7 34 33.3 32.5 31.5 30.5 29.5 28.2 27 24 21 19

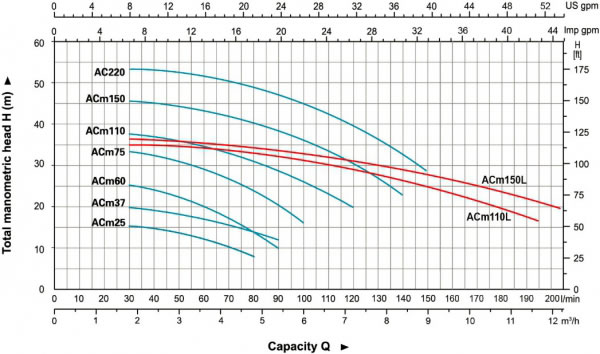

Courbe de performance hydraulique

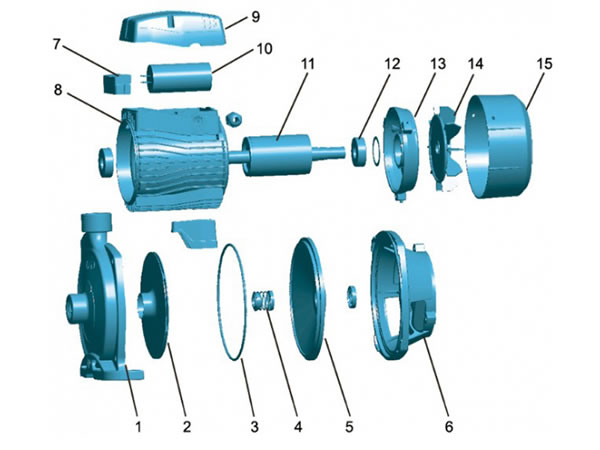

Tableau des matériaux
No. Parties Matériaux
1 Corps de pompe HT 200
2 Impulseur Laiton AISI 304
3 Anneau O NBR
4 Garnitures mécaniques Carbone / Céramique
5 Capot du support AISI 304/HT 200
6 Support ZL 102
7 Bornier PC
8 Stator
9 Boîte à bornes ABS
10 Condensateur
11 Rotor
12 Palier
13 Cache arrière ZL 102
14 Ventilateur PP
15 Capot de ventilateur PP
