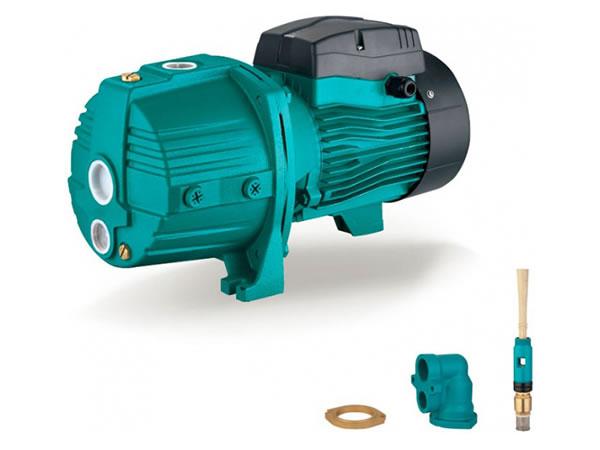

Pompe à jet pour puits profond AJDm

Pompe à jet pour puits profond AJDm

Applications
- La pompe à jet pour puits profond est appliquée dans le pompage de l’eau propre ou d’autres liquides similaires en termes de propriétés physiques et chimiques.
- Elle est adéquate pour le tirage de l’eau de puits, l’irrigation de jardins, la surpression de l’eau et en tant qu’équipement de support.

Caractéristiques:
- Support et corps de pompe en fonte soumis à un traitement spécial pour une excellente résistance à la rouille.
- Impulseur en acier inoxydable.
- Arbre AISI 304.
- Température max du liquide: +40℃.
- Aspiration maximale: +40m.

Spécifications du moteur
- Palier C&U.
- Moteur avec enroulement en cuivre.
- Moteur monophasé avec protecteur thermique intégré.
- Classe d’isolation: F.
- Indice de protection: IPX4.
- Température ambiante max: +40℃.

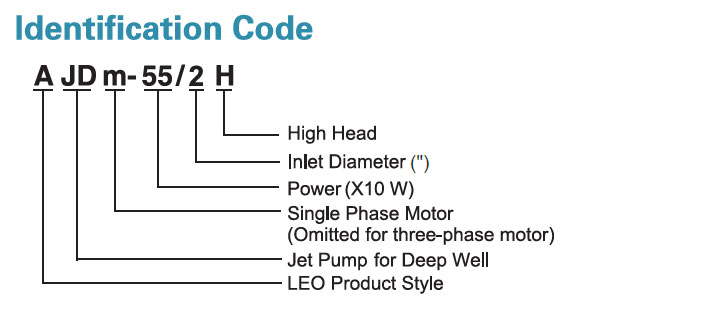

Codes d’identification
Données techniques de la pompe à jet pour puits profond AJDm2H:
MODELE PUISSANCE HS (m) Q(l/min) 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
KW HP
AJDm55/2h 0.55 0.75 15 H (M) 37 33 30 27 25 23 21 19 17 15 13 ˗ ˗ ˗ ˗
AJDm75/2h 0.75 1 47 43 40 37 34 31 29 27 25 23 21 19 17 ˗ ˗ ˗
AJDm110/2h 1.1 1.5 70 65 61 57 53 50 47 44 42 40 38 36 34 32 30 28
AJDm55/2h 0.55 0.75 20 30 26 23 21 19 17 15 13 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/2h 0.75 1 39 36 33 30 27 24 22 20 18 17 ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/2h 1.1 1.5 62 57 53 49 46 43 40 38 36 34 32 28 28 ˗ ˗ ˗
AJDm55/2h 0.55 0.75 25 23 19 16 14 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/2h 0.75 1 32 29 26 23 20 18 16 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/2h 1.1 1.5 54 49 45 42 39 36 33 31 29 27 ˗ ˗ ˗ ˗ ˗ ˗
AJDm55/2h 0.55 0.75 30 16 13 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/2h 0.75 1 25 22 19 16 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/2h 1.1 1.5 46 42 38 35 32 29 27 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/2h 0.75 1 35 18 15 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/2h 1.1 1.5 39 35 31 28 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/2h 1.1 1.5 40 32 28 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗

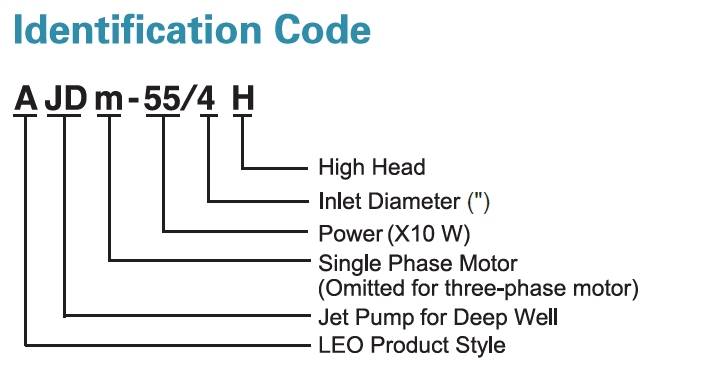

Codes d’identification
Données techniques de la pompe à jet pour puits profond AJDm4H
MODELE PUISSANCE HS (m) Q(l/min) 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34
KW HP
AJDm55/4H 0.55 0.75 15 H (M) 39 35 33 29 27 25 23 21 19 17 15 14 13 ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 50 46 43 40 37 34 32 30 28 26 24 22 20 19 18 17 ˗ ˗
AJDm110/4H 1.1 1.5 75 70 66 62 58 55 52 49 47 45 43 41 39 37 35 33 31 29
AJDm55/4H 0.55 0.75 20 32 28 25 23 21 19 17 15 13 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 42 39 36 33 30 27 25 23 21 20 18 17 ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 67 62 58 54 51 48 45 43 41 39 37 35 33 31 29 27 ˗ ˗
AJDm55/4H 0.55 0.75 25 25 21 18 16 14 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 35 32 29 26 23 21 19 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 59 54 50 47 44 41 38 36 34 32 30 28 ˗ ˗ ˗ ˗ ˗ ˗
AJDm55/4H 0.55 0.75 30 18 15 12 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 28 25 22 19 17 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 51 47 43 40 37 34 32 30 28 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm75/4H 0.75 1 35 21 18 16 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 44 40 36 33 30 27 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
AJDm110/4H 1.1 1.5 40 37 33 30 27 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
Pompe à jet pour puits profond AJDm

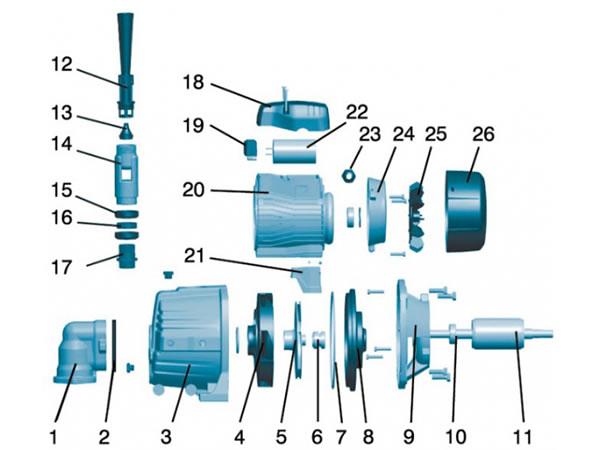

Table de matériaux pour pompe à jet pour puits profond AJDm:
No. Parties Matériaux No. Parties Matériaux
1 Coude HT 200 14 Ejecteur HT 200
2 Joint d'étanchéité NBR 15 Coupelle de fermeture NBR
3 Corps de pompe HT 200 16 Revêtement en cuivre HPb59-1
4 Diffuseur PPO 17 Manchon en cuivre HPb59-1
5 Impulseur AISI 304 18 Boîte à bornes ABS
6 Garniture mécanique Carbone/Céramique 19 Bornier de raccordement PC
7 Anneau O NBR 20 Stator
8 Capot de support AISI 304/HT 200 21 Pied de moteur PA6
9 Support ZL 102 22 Condensateur
10 Palier 23 Porte-câble
11 Rotor 24 Cache arrière ZL 102
12 Tube de Venturi PPO 25 Ventilateur PP
13 Ajutage PPO 26 Capot de ventilateur PP
Pompe à jet pour puits profond AJDm
