Pompe Submersible QDX-LA

Pompe Submersible QDX-LA

Application de Pompe Submersible QDX-LA
- Pompage d’eau de puits en milieu urbain.
- Drainage et irrigation des fermes.
- Irrigation de jardin et ménages familiaux.
- Construction, aquaculture, étangs de poissons, etc.

Caractéristiques
1. Corps de pompe en fonte, carter en moteur en aluminium
2. Enroulement en cuivre
3. Protecteur thermique intégré
4. Arbre en acier inoxydable
5. Garniture mécanique double bout
6. Filtre d’acier inoxydable

Pompe
1. Profondeur max d’immersion: 5 m
2. Température liquide maximale: +40℃
3. Valeur du PH du liquid de 6.5 à 8
4. Contenu de sable maximal est 0.1%. passage de solides en suspension jusqu’à 0.2mm.
5. Classe d’isolation: F

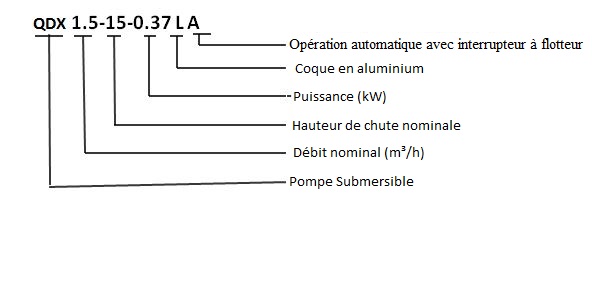

Codes d’ identification
Données techniques
Modèle Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX1.5-12-0.25LA H(m) 13 12 11 9 5.5 - - - - - - - - - - - - - - - -
QDX1.5-15-0.37LA H(m) 16 15.6 14.2 12.3 9.8 - - - - - - - - - - - - - - - -
QDX1.5-25-0.55LA H(m) 26.5 25 22.5 18 14 - - - - - - - - - - - - - - - -
QDX1.5-32-0.75LA H(m) 32.5 31.5 28.5 24.5 20 15.5 8.5 - - - - - - - - - - - - - -

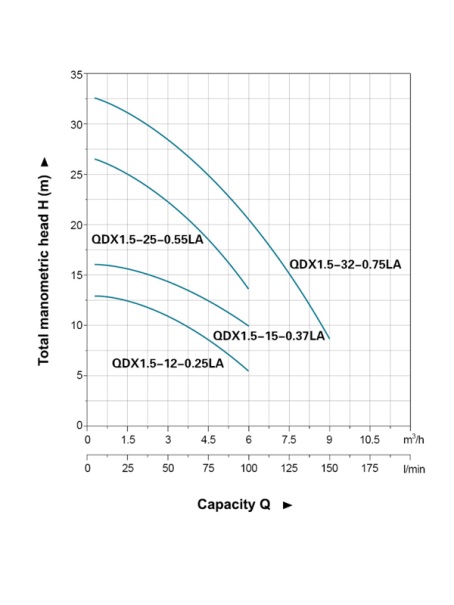

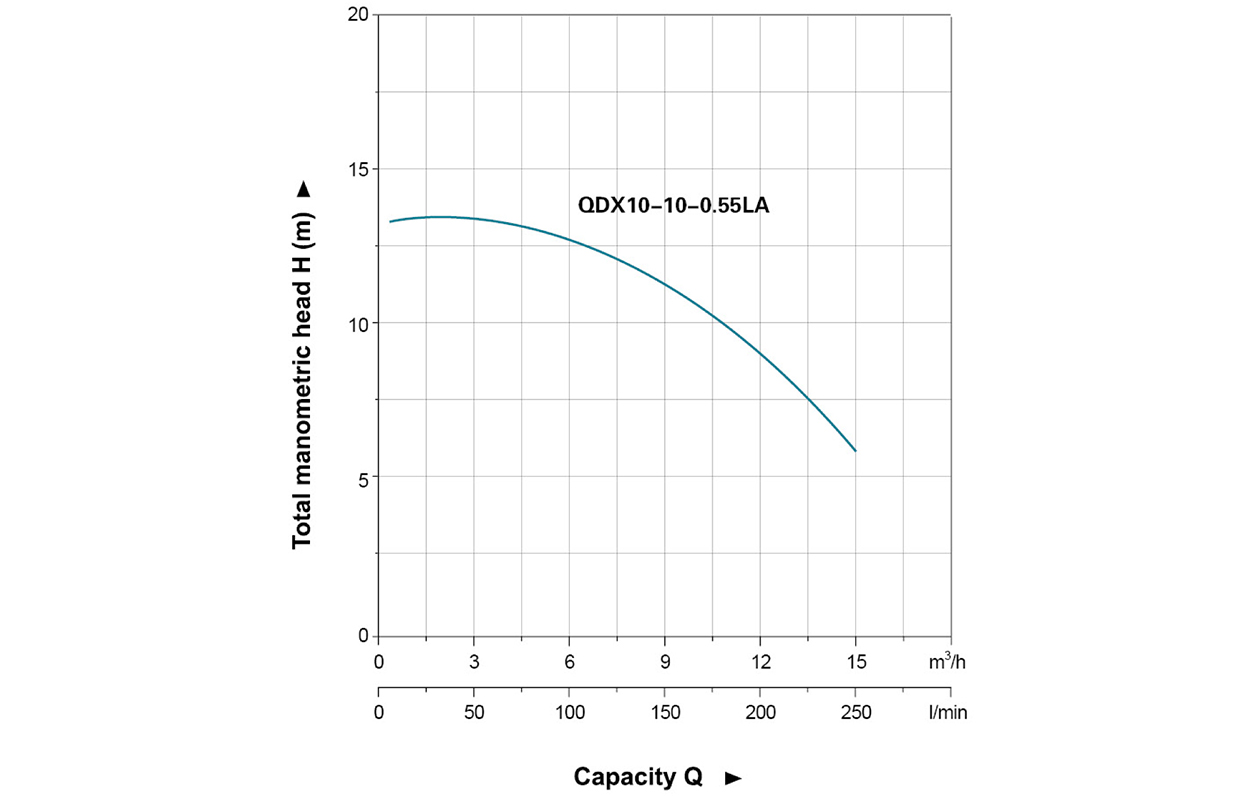

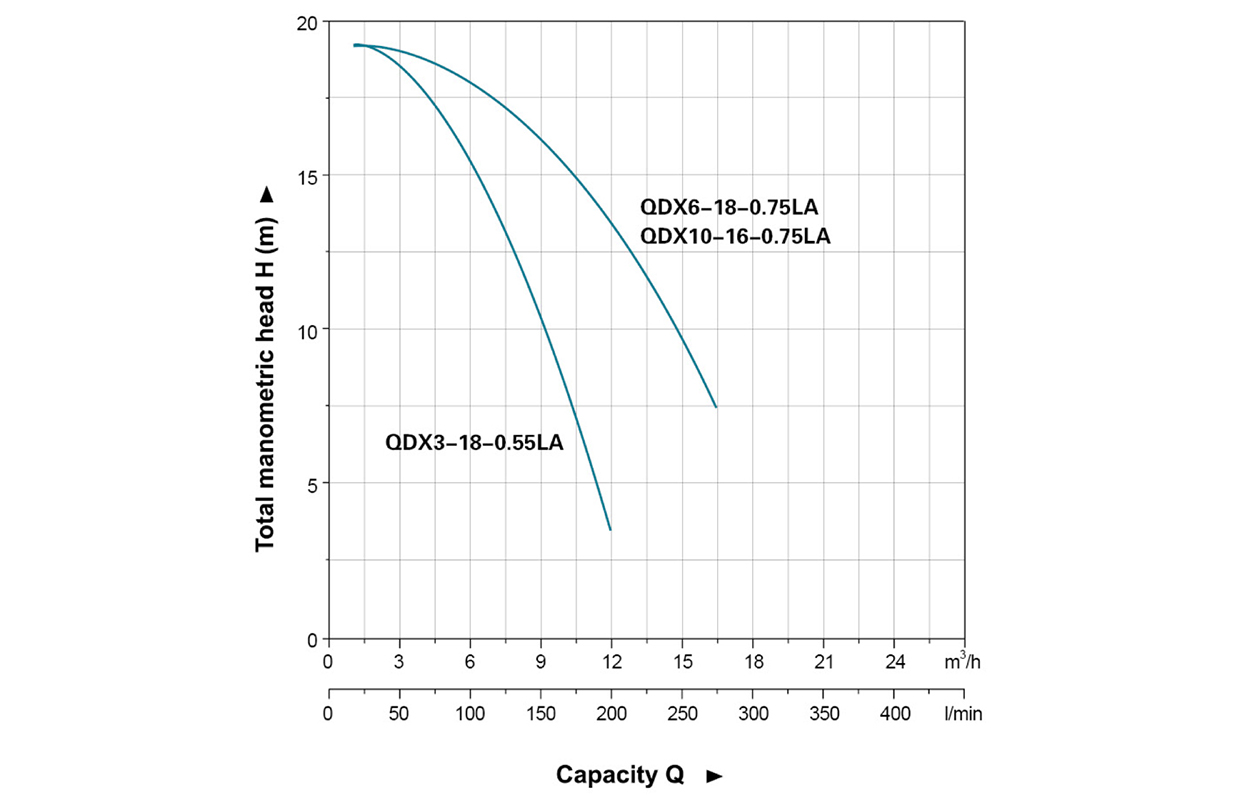

Courbes de performance hydraulique
Codes d’ identification
Données techniques
<
Modèle Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX3-18-0.55LA H(m) 19.2 19.1 18.5 17.5 15.5 13.2 10 7 3.7 - - - - - - - - - - - -
QDX6-18-0.75LA H(m) 19.5 19.2 19 18.6 18 17 16.3 15.6 13.7 11.8 9 7.5 - - - - - - - - -
QDX10-16-0.75LA H(m) 19.5 19.2 19 18.6 18 17 16.3 15.6 13.7 11.8 9 7.5 - - - - - - - - -
Courbes de performance hydraulique
Codes d’ identification
Données techniques
Modèle Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX10-10-0.55LA H(m) 13.2 13.2 13.2 13 12.7 12 11 10 9.2 7.5 6 - - - - - - - - - -
Courbes de performance hydraulique
Codes d’ identification
Données techniques
Modèle Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30
Q(l/min) 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500
QDX15-7-0.55LA H(m) 8.6 8.5 8.5 8.4 8.3 8.3 8.3 8.2 7.8 7.4 7 6.3 5.8 4.9 4.1 3.2 2.2 - - - -
QDX15-10-0.75LA H(m) 12.1 12.1 12 11.9 11.8 11.7 11.6 11.4 11.2 10.9 10.6 10 9.5 8.9 8.2 7.7 7.2 5.7 4.9 4.2 3.4
QDX25-6-0.75LA H(m) 10.6 10.6 10.5 10.4 10.4 10.3 10.1 9.9 9.7 9.5 9.3 9 8.6 8.2 7.2 6.7 6.1 5.5 4.3 3.2 -
Codes d’ identification
Tableau des matériaux
Codes d’ identification
No Parties Matériaux
1 Filtre Acier inoxydable
2 Palier HT200
3 Anneau O NBR
4 Connecteur de sortie HT200
5 Impelseur PPO
6 Joint d'huile
7 Couvercle du cylindre ADC 12(0.25/0.37kW)
HT200(0.55/0.75kW)
8 Garniture mécanique
9 Anneau O NBR
10 Carter de moteur ADC12
11 Stator
12 Assemblage de câbles
13 Manche PPO
14 Joint d'étanchéité
15 Couvercle supérieur ADC12
16 Condensateur
17 Anneau O NBR
18 Couvercle ADC12
19 Carnet d'élasticité ondulée
20 Rotor
21 Palier
Courbes de performance hydraulique
Pompe Submersible QDX-LA

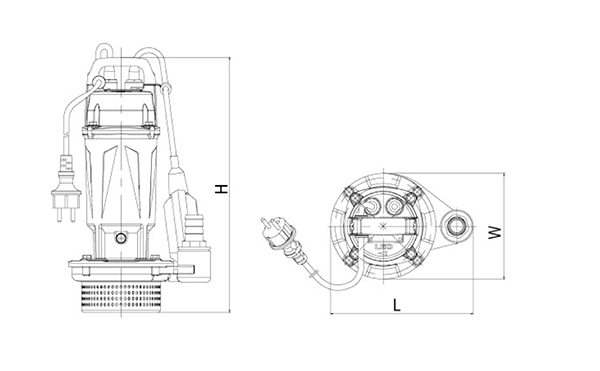

Dimension
Modèle Outlet L
(mm)
W
(mm)
H
(mm)
QDX1.5-12-0.25LA φ25 195 144 348
QDX1.5-15-0.37LA φ25 195 144 348
QDX1.5-25-0.55LA φ25 245 194 385
QDX1.5-32-0.75LA φ25 245 194 385
QDX3-18-0.55LA φ25 205 159 379
QDX6-18-0.75LA φ25 221 159 382
QDX10-16-0.75LA φ25 221 159 382
QDX10-10-0.55LA φ40 215 152 375
QDX15-7-0.55LA φ50 237 160 396
QDX15-10-0.75LA φ65 237 166 396
QDX25-6-0.75LA φ80 248 162 396
Information d’emballage
 Information d’emballage
Modèle GW
(kg)
L
(mm)
W
(mm)
H
(mm)
Quantité
(PCS/20'TEU)
QDX1.5-12-0.25LA 7.5 392 224 180 1788
QDX1.5-15-0.37LA 7.5 392 224 180 1788
QDX1.5-25-0.55LA 11 435 250 235 1062
QDX1.5-32-0.75LA 12 435 250 235 1062
QDX3-18-0.55LA 10.5 415 230 205 1388
QDX6-18-0.75LA 11.5 415 230 205 1388
QDX10-16-0.75LA 11.5 415 230 205 1388
QDX10-10-0.55LA 10.5 415 230 205 1388
QDX15-7-0.55LA 11 420 280 215 1132
QDX15-10-0.75LA 12.5 420 280 215 1132
QDX25-6-0.75LA 13 420 280 215 1132
