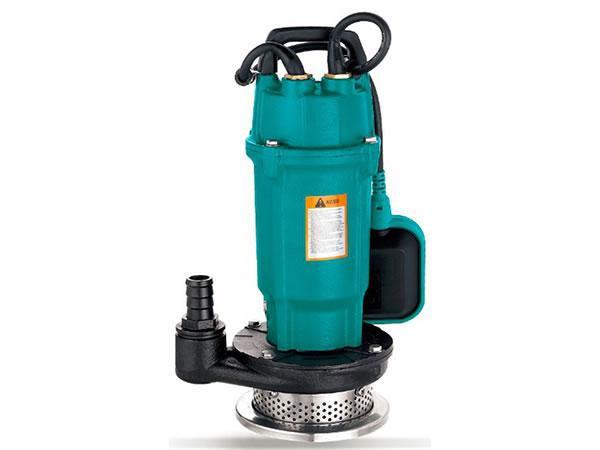

Pompe submersible QDX

Pompe submersible QDX

Applications de la pompe submersible QDX
- Petit équipement de drainage et d’irrigation électrique
- Pompage d’eau de puits en milieu urbain, drainage et irrigation, irrigation de jardins et approvisionnement en eau domestique
- Drainage de l’eau industrielle, approvisionnement et drainage pour constructions, élevage du bétail

Caractéristiques de la pompe submersible QDX
- Enroulement en cuivre
- Protecteur thermique intégré
- Arbre soudé en acier inoxydable
- Classe d’isolation: B
- Indice de protection: IP68

Spécifications de la pompe submersible QDX
- Corps de pompe en fonte soumis à un traitement spécial antirouille
- Profondeur max d'immersion: 5m
- Température max du liquide: +40℃
- Valeur du pH du liquide: 6.5-8

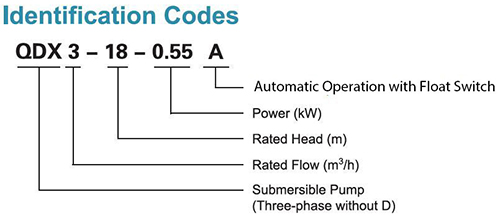

Codes d’identification
Données techniques de la pompe submersible QDX1.5, 3, 10, 15, 6:
MODELE Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24
Q(l/min) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400
QDX1.5-15-0.37A H(m) 16 15.6 14.2 11.8 8 3.9 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX3-18-0.55A 19.2 19.2 18.5 17.5 15.5 13.2 10 7 3.7 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX10-10-0.55A 15.3 15.2 15 14.8 14.4 13.5 12.5 11.3 10 8.5 6.3 3.8 ˗ ˗ ˗ ˗ ˗
QDX15-7-0.55A 8.6 8.5 8.4 8.3 8.2 8 7.8 7.6 7.4 7.2 6.8 6.3 5.8 5.2 4.5 3.8 3
QDX1.5-32-0.75A 32.5 31.5 28.5 24.5 20 15.5 8.5 1 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX6-18-0.75A 19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗ ˗ ˗ ˗ ˗
QDX10-16-0.75A
19.5 19.2 19 18.6 18 16.2 16.2 14.7 12.8 11 8.6 4.2 ˗

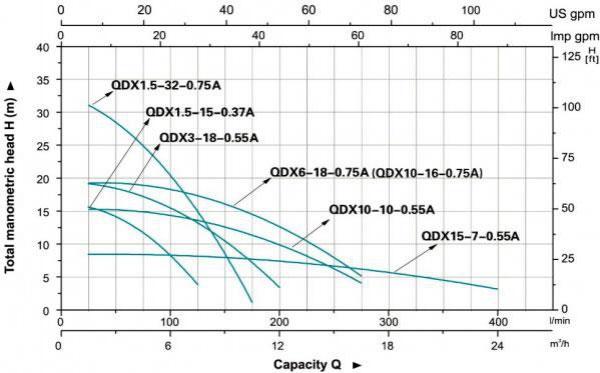

Courbes de performance hydraulique
Courbes de performance hydraulique
Données techniques de la pompe submersible QDX15, 25, 10, 40:
MODELE Q(m³/h) 0 1.5 3 4.5 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27 28.5 30 31.5
Q(l/min) 0 25 50 75 100 120 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525
QDX15-10-0.75A H(m) 11 10.9 10.8 10.7 10.6 10.5 10.4 10.3 10.2 10.1 10 9.6 9.2 8.5 7.6 6.5 5.6 4.7 3.8 2.7 ˗ ˗
QDX25-6-0.75A 9.3 9.2 9.1 9 8.9 8.7 8.5 8.3 8 7.7 7.5 7.2 6.8 6.6 6.4 6.2 6 5.8 4.8 4 2.6 1.5
QDX10-18-1.1A 25.8 25.5 25 24.6 24 22.8 21.2 18.5 16 13.2 9 4 ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗ ˗
QDX15-14-1.1A 15 14.9 14.8 14.7 14.6 14.5 14.3 14.2 14 13.9 13.8 13.2 12.5 11.5 10.6 9.5 8 6.7 5.5 4.4 3.1 ˗
QDX40-5.5-1.1A 6.1 6.2 6.3 6.4 6.5 6.5 6.7 6.8 6.7 6.7 6.65 6.6 6.6

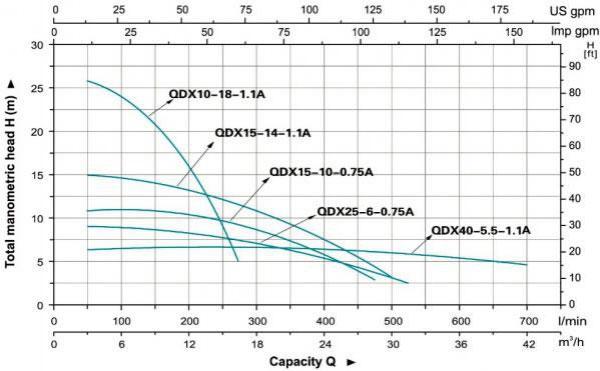

Courbes de performance hydraulique
Courbe de performance hydraulique

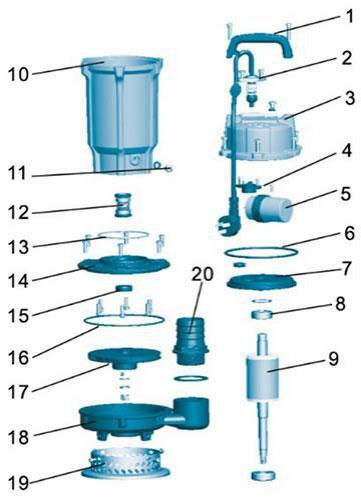

Table des matières de la pompe submersible QDX1.5, 3, 10, 15, 6
No. Parties Matériaux
1 Poignée PP
2 Câble
3 Couvercle supérieur HT200
4 Protecteur
5 Condensateur
6 Anneau O NBR
7 Couvercle supérieur HT200
8 Palier
9 Rotor
10 Stator
11 Vis à injection d'huile
12 Garniture mécanique Carbone/céramique
13 Anneau O NBR
14 Couvercle du cylindre à huile HT200
15 Joint d'étanchéité
16 Anneau O NBR
17 Impulseur PPO ZL 102
18 Corps de pompe HT200
19 Crépine Acier inoxydable
20 Connecteur de sortie PP
Tableau des matériaux
